CDBQR54

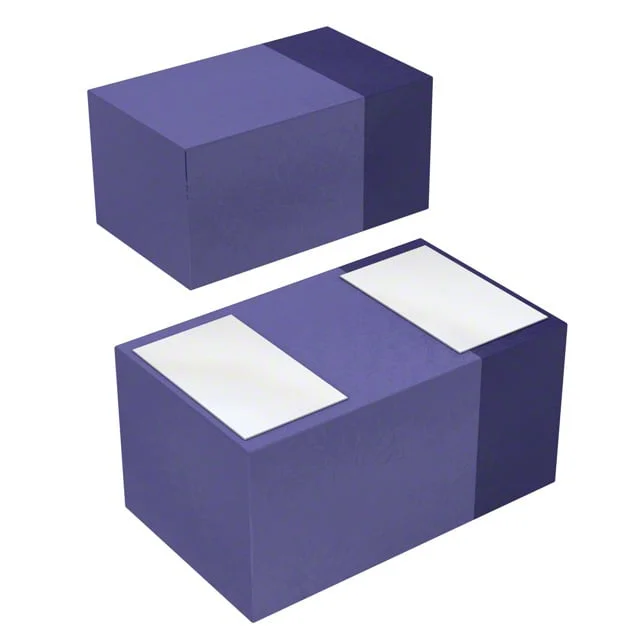

DIODE SCHOTTKY 30V 200MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR54
CDBQR54 Hakkında
CDBQR54, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V maksimum reverse voltaj ve 200mA ortalama doğrultulmuş akım kapasitesi ile düşük güç uygulamalarında kullanılır. 0402 (1005 Metric) SMD paketinde sunulan bu bileşen, 1V maksimum forward voltaj ile düşük voltaj düşümü sağlar. 5ns reverse recovery time sayesinde anahtarlama uygulamalarında hızlı tepki verir. Maksimum 125°C junction sıcaklığında çalışabilir. Güç kaynakları, AC/DC konvertörler, boost regülatörleri ve diğer doğrultma devrelerinde yaygın olarak uygulanır. Compact boyutu, yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
