Diyotlar - Doğrultucular - Tekil

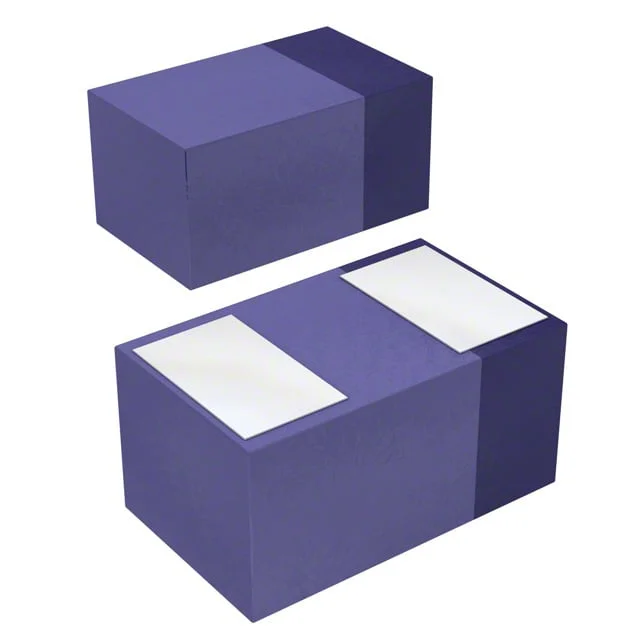

CDBQR43
DIODE SCHOTTKY 30V 200MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR43
CDBQR43 Hakkında
CDBQR43, Comchip Technology tarafından üretilen 30V Schottky doğrultma diyotudur. 0402 (1005 Metric) yüzey montaj paketinde sunulan bu bileşen, 200mA ortalama doğrultulmuş akım kapasitesine sahiptir. Maksimum 1V ileri voltaj düşümü ile düşük ısı kaybı sağlar. 5 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılabilir. Kapasitesi 1V'de 10pF (1MHz) olup, reverse leakage akımı 25V'de 500nA'dir. -40°C ile +125°C arasında çalışabilen bu diyot, güç kaynakları, DC/DC dönüştürücüler, LED kontrol devreleri ve düşük voltaj sinyal doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
