Diyotlar - Doğrultucular - Tekil

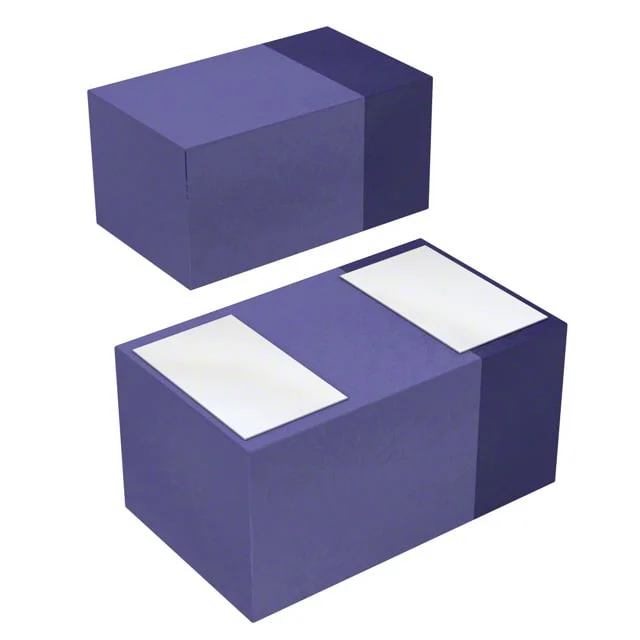

CDBQR42
DIODE SCHOTTKY 30V 200MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR42
CDBQR42 Hakkında
CDBQR42, Comchip Technology tarafından üretilen yüksek hız Schottky doğrultucu diyottur. 30V maksimum ters voltaj ve 200mA ortalama doğrultu akımı ile tasarlanmış olup, 0402 (1005 Metric) yüzeye monte paketinde sunulmaktadır. 5ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanıma uygundur. 1V maksimum ileri voltaj düşüşü ve 500nA ters sızıntı akımı karakteristiğine sahiptir. Güç kaynakları, anahtarlama regülatörleri, RF uygulamaları ve düşük voltaj doğrultma devreleri gibi hassas elektronik uygulamalarda tercih edilir. -125°C'ye kadar çalışır ve 10pF kapasitansa (1V, 1MHz) sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
