Diyotlar - Doğrultucular - Tekil

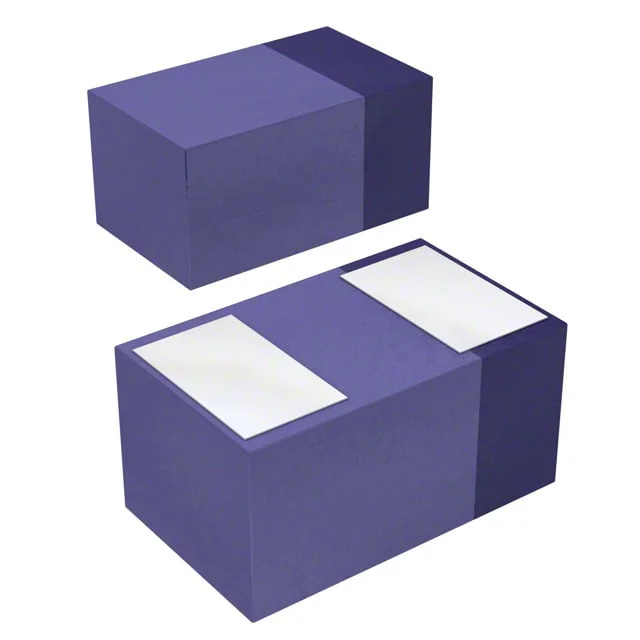

CDBQR40
DIODE SCHOTTKY 40V 200MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR40
CDBQR40 Hakkında
CDBQR40, Comchip Technology tarafından üretilen yüksek hızlı Schottky diyottur. 40V ters gerilim ve 200mA ortalama doğrultulmuş akım kapasitesi ile düşük güç uygulamalarında kullanılır. 5 nanosaniye çok hızlı reverse recovery time ile anahtarlama devrelerinde, RF uygulamalarında ve güç yönetimi sistemlerinde tercih edilir. 0402 (0.4x0.2mm) SMD paketinde sunulan bu bileşen, ön panel kontrol devreleri, LED sürücüleri, kısa devre koruması ve düşük voltaj DC/DC dönüştürücülerde yaygın olarak uygulanır. Maksimum 125°C çalışma sıcaklığında, 5pF kapasitansi ve 1V forward voltage ile kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 200 nA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 40 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
