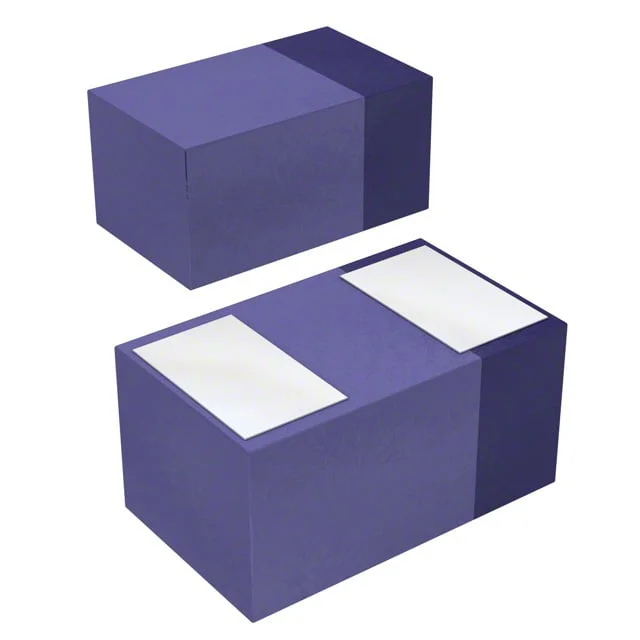

CDBQR0230R-HF
DIODE SCHOTTKY 30V 200MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR0230R
CDBQR0230R-HF Hakkında
CDBQR0230R-HF, Comchip Technology tarafından üretilen yüksek hız Schottky diyotudur. 30V ters gerilim ve 200mA ortalama doğrultulan akım kapasitesi ile tasarlanmıştır. 0402 (1005 Metric) SMD paketinde sunulan bu bileşen, düşük forward voltage (600mV @ 200mA) özellikleri sayesinde anahtarlama devrelerine, güç yönetim sistemlerine ve RF uygulamalarına uygun hızlı anahtarlama diyotudur. İçeride 1µA @ 10V ters sızıntı akımı ile düşük kaçak özelliği gösterir. Maksimum junction sıcaklığı 125°C olup, surface mount montajı için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
