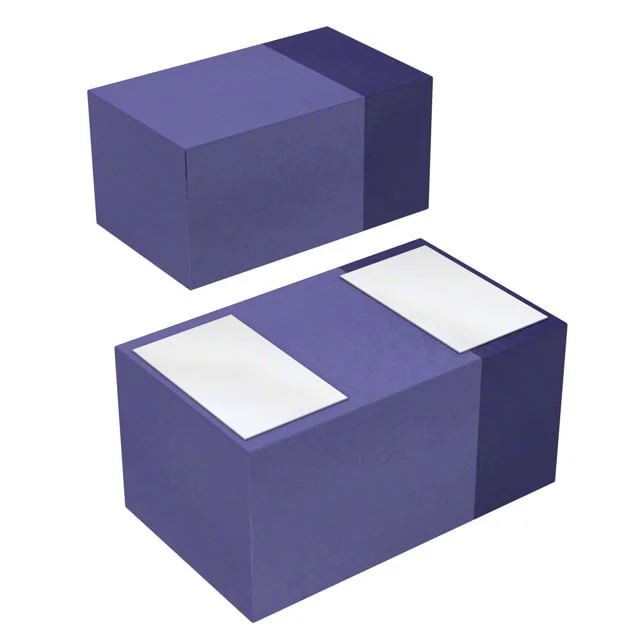

CDBQR0230R
DIODE SCHOTTKY 30V 200MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR0230R
CDBQR0230R Hakkında
CDBQR0230R, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 30V ters kapanma voltajı ve 200mA ortalama doğrultulmuş akım ile karakterize edilir. Kompakt 0402 (1005 Metric) SMD paketinde sunulur. Forward voltaj 600mV @ 200mA olup, ters sızıntı akımı 1µA @ 10V'dur. Çalışma sıcaklığı maksimum 125°C'dir. Küçük sinyal doğrultucu uygulamalarında, düşük voltaj güç kaynakları, anahtarlama devreleri ve hızlı anahtarlama gerektiren AC/DC dönüştürücülerde yaygın olarak kullanılır. Surface mount teknolojisi ile yüksek yoğunluklu PCB tasarımlarına uygun bir çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
