Diyotlar - Doğrultucular - Tekil
CDBQR0140R

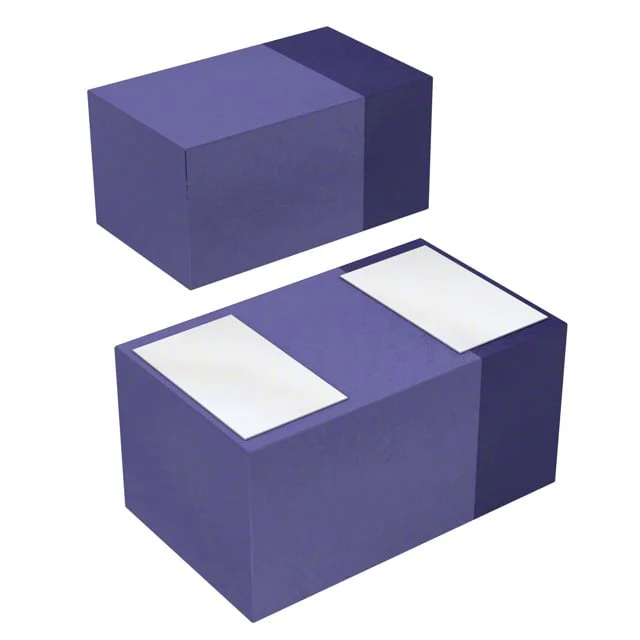

DIODE SCHOTTKY 40V 100MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR0140R
CDBQR0140R Hakkında
CDBQR0140R, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 40V maksimum ters gerilim ve 100mA ortalama doğrultulmuş akım kapasitesine sahiptir. 450mV forward voltaj (10mA'de) ile düşük iletim kaybı sağlar. Surface mount 0402 (1005 Metric) paketinde sunulan bu bileşen, düşük sinyalli uygulamalar, güç kaynağı devreleri, anahtarlama uygulamaları ve RF devrelerinde kullanılır. 125°C maksimum junction sıcaklığı ile güvenilir çalışma sağlar. 1µA ters kaçak akımı (10V'de) ile minimal enerji kaybı karakteristiği taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
