Diyotlar - Doğrultucular - Tekil

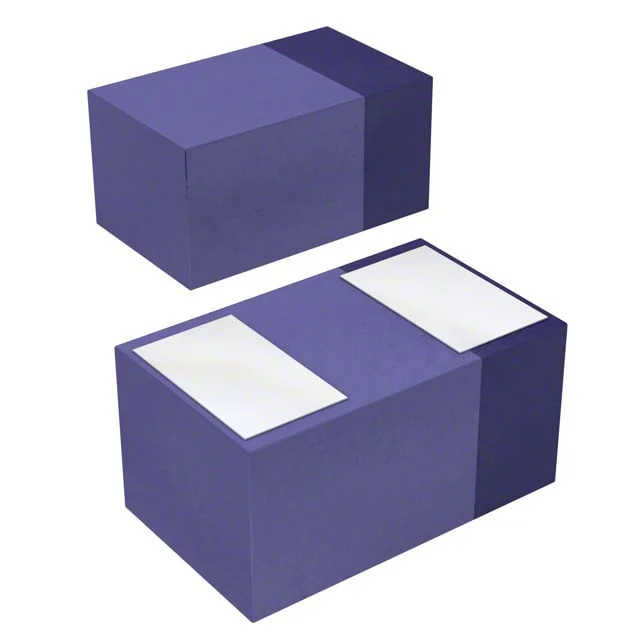

CDBQR0140L
DIODE SCHOTTKY 40V 100MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR0140L
CDBQR0140L Hakkında
CDBQR0140L, Comchip Technology tarafından üretilen yüksek hızlı Schottky diyottur. 40V maksimum reverse voltaj ile 100mA ortalama doğrultulmuş akımı işleyebilir. İleri gerilim düşüşü 100mA'de 550mV olan bu bileşen, 0402 (1005 Metric) SMD paketinde sunulur. 6pF kapasitans değeri ile 10V ve 1MHz'de ölçülür. Düşük sızıntı akımı (30µA @ 10V) ve -40°C ile +125°C arasında çalışma sıcaklığı aralığı ile güç kaynakları, anahtarlama devreleri, RF uygulamaları ve hızlı anahtarlamalı regülatörlerde kullanılır. Small Signal sınıflandırmasında yer alan bu diyot, yüksek hızlı lojik devreleri ve maksimum verimlilik gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 30 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
