Diyotlar - Doğrultucular - Tekil

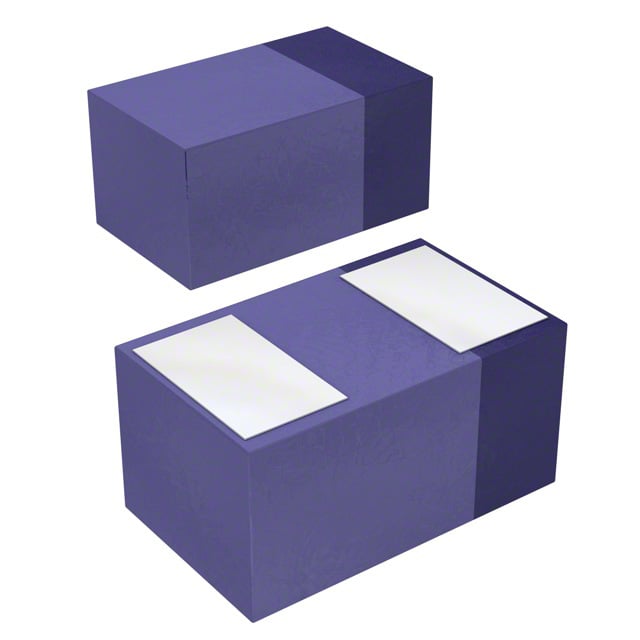

CDBQR0130R
DIODE SCHOTTKY 30V 100MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR0130R
CDBQR0130R Hakkında
CDBQR0130R, Comchip Technology tarafından üretilen surface mount Schottky diyottur. 30V DC reverse voltaj kapasitesi ile 100mA ortalama doğrultma akımına sahiptir. 0402 (1005 Metric) paket boyutu sayesinde yüksek yoğunluklu PCB tasarımlarına uygun miniature bir komponenttir. 450mV maksimum forward voltaj (@10mA) ve 500nA reverse leakage akımı (@10V) karakteristikleri ile düşük güç uygulamalarında kullanılır. Kısa sinyal hızına sahip bu diyot, güç kaynakları, AC-DC konverterler, high-speed anahtarlama devrelerinde ve RF uygulamalarında yaygın olarak yer almaktadır. Maksimum junction sıcaklığı 125°C olup aktif ürün durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
