Diyotlar - Doğrultucular - Tekil

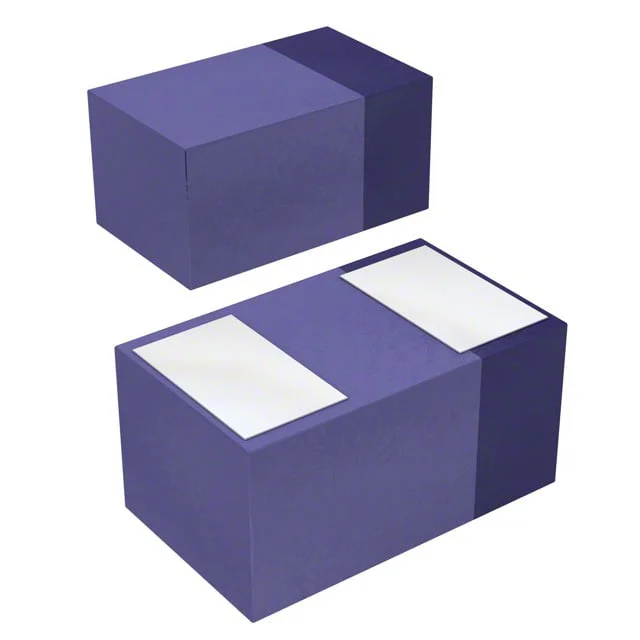

CDBQR0130L
DIODE SCHOTTKY 30V 100MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR0130L
CDBQR0130L Hakkında
CDBQR0130L, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V ters voltaj kapasitesi ve 100mA ortalama doğrultulmuş akımı ile düşük güç uygulamalarında kullanılır. 350mV maksimum forward voltajı ile düşük enerji kaybı sağlar. Surface mount 0402 (1005 Metric) paketinde gelmektedir. Anahtarlama uygulamaları, RF demodülasyon, düşük voltaj güç kaynakları ve entegre devre logik seviyesi koruma devreleri gibi alanlarda yaygın olarak uygulanır. -40°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 10 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 350 mV @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
