Diyotlar - Doğrultucular - Tekil

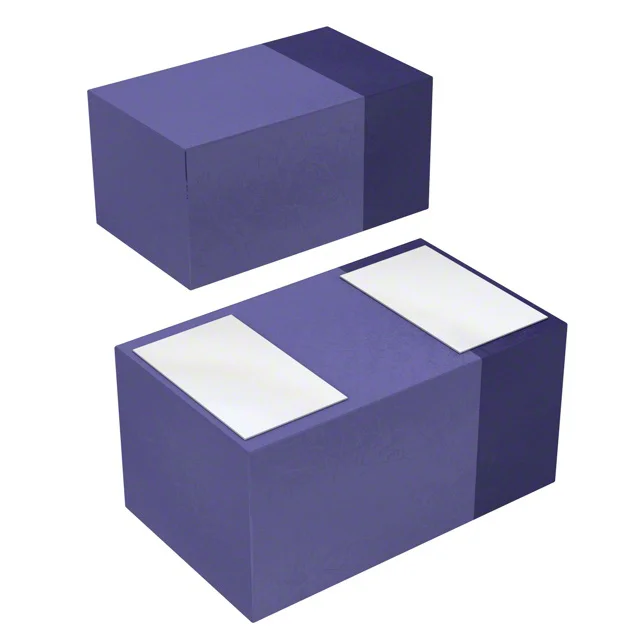

CDBQR00340
DIODE SCHOTTKY 40V 30MA 0402
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBQR00340
CDBQR00340 Hakkında
CDBQR00340, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 40V ters voltaj ve 30mA ortalama doğrultuş akımı kapasitesiyle, küçük sinyal uygulamalarında kullanılır. 370mV düşük ileri voltaj karakteristiği, düşük güç kayıpları gerektiren devrelerde avantaj sağlar. 0402 (1005 Metric) SMD paketinde sunulan bu bileşen, hızlı anahtarlama, AC/DC güç dönüşümü, RF devreler ve genel amaçlı doğrultma uygulamalarında yer bulur. 1.5pF düşük kapasitanslı tasarımı, yüksek frekans devrelerinde ideal bir seçimdir. -40°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 30mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0402/SOD-923F |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 370 mV @ 1 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
