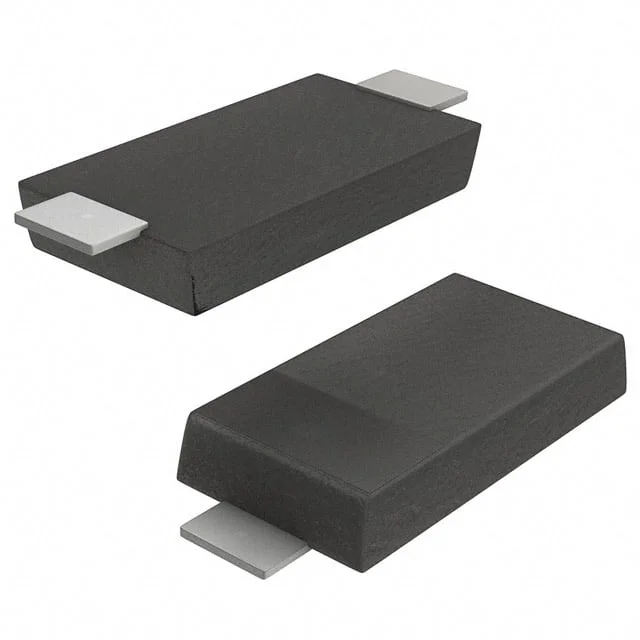

CDBP0130R-G
DIODE SCHOTTKY 30V 100MA SOD723
- Üretici
- Comchip Technology
- Paket/Kılıf
- SOD-723
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBP0130R
CDBP0130R-G Hakkında
CDBP0130R-G, Comchip Technology tarafından üretilen düşük kapasiteli Schottky doğrultucu diyottur. 30V ters voltaj ve 100mA ortalama doğrultulu akım kapasitesiyle tasarlanmış bu komponent, small signal uygulamalarda hızlı anahtarlama gerektiren devrelerde kullanılır. SOD-723 yüzey montajlı paketinde sunulan diyot, düşük ileri gerilimi (450mV @ 10mA) ve minimal ters sızıntı akımı (500nA @ 10V) özelliğine sahiptir. RF demodülatörleri, güç kaynakları, voltaj çarpıcıları ve yüksek frekans doğrultama uygulamalarında yaygın olarak tercih edilir. Maksimum çalışma sıcaklığı 125°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOD-723 |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-723 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
