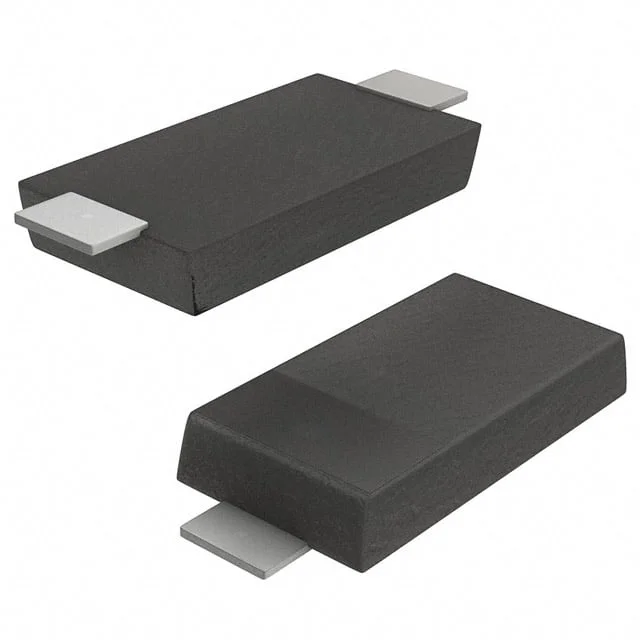

CDBP0130L-G
DIODE SCHOTTKY 30V 100MA SOD723
- Üretici
- Comchip Technology
- Paket/Kılıf
- SOD-723
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBP0130L
CDBP0130L-G Hakkında
CDBP0130L-G, Comchip Technology tarafından üretilen bir Schottky doğrultma diyotudur. SOD-723 yüzey montajı paketinde sunulan bu bileşen, 30V maksimum reverse voltajda ve 100mA ortalama doğrultulmuş akımda çalışmak üzere tasarlanmıştır. 350mV maksimum forward voltaj ve 10µA reverse leakage akımı özellikleriyle düşük güç uygulamalarında kullanılan bir small signal diyottur. Düşük forward voltaj düşüşü sayesinde verimlilik gerektiren anahtarlama devrelerinde, güç kaynakları, solar uygulamalar ve RF devrelerinde yaygın olarak tercih edilir. Maksimum junction sıcaklığı 125°C olup, ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 10 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOD-723 |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-723 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 350 mV @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
