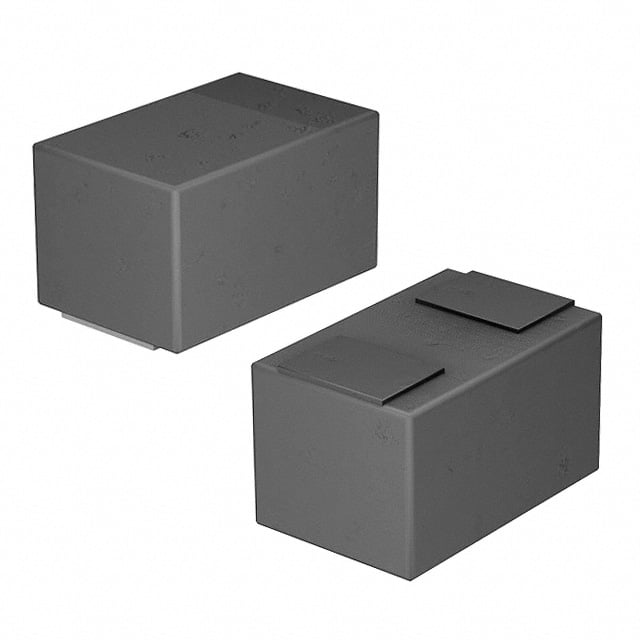

CDBERT0230R
DIODE SCHOTTKY 30V 200MA 0503
- Üretici
- Comchip Technology
- Paket/Kılıf
- 0503 (1308 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CDBERT0230R
CDBERT0230R Hakkında
CDBERT0230R, Comchip Technology tarafından üretilen Schottky tip doğrultma diyotudur. 30V ters gerilim dayanımı ve 200mA ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. 0503 (1308 Metric) SMD paketinde sunulan bu bileşen, 600mV maksimum ileri gerilime ve 1µA ters sızıntı akımına sahiptir. Maksimum junction sıcaklığı 125°C olan bu diyot, güç kaynakları, AC/DC dönüştürücüler, anahtarlama devrelerinde ve sinyal koruma uygulamalarında kullanılır. Schottky diyotlar düşük ileri voltaj düşüşü nedeniyle verimli doğrultma işlemi sağlar. Bileşen kullanım dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0503 (1308 Metric) |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0503 (1308 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
