Diyotlar - Doğrultucular - Diziler

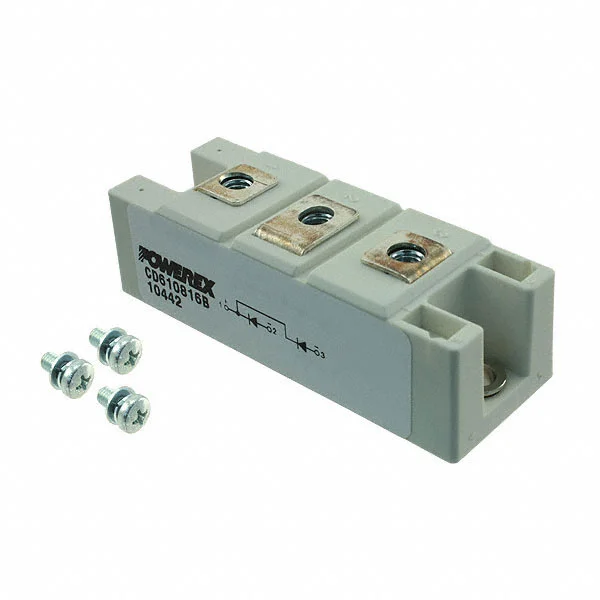

CD610816B
DIODE MODULE 800V 160A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD610816B
CD610816B Hakkında
CD610816B, Powerex tarafından üretilen 800V 160A kapasiteli bir diyot modülüdür. POW-R-BLOK™ paketinde sunulan bu komponent, seri bağlı bir diyot çifti konfigürasyonuna sahiptir. 1.43V forward voltage ile 520A akımda çalışan bu doğrultucu diyot, -40°C ile 150°C arasında sıcaklık aralığında güvenilir performans sunar. Standart recovery özelliğine (>500ns) sahip olan CD610816B, yüksek akım uygulamalarında kullanılan güç elektroniği sistemlerinde doğrultma görevini yerine getirmek için tasarlanmıştır. Chassis mount tipi montajı ile endüstriyel enerji dönüştürme, kaynak makineleri ve benzer yüksek güçlü uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 160A |
| Current - Reverse Leakage @ Vr | 20 mA @ 800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.43 V @ 520 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
