Diyotlar - Doğrultucular - Diziler
CD412099C
DIODE MODULE DUAL
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD412099C
CD412099C Hakkında

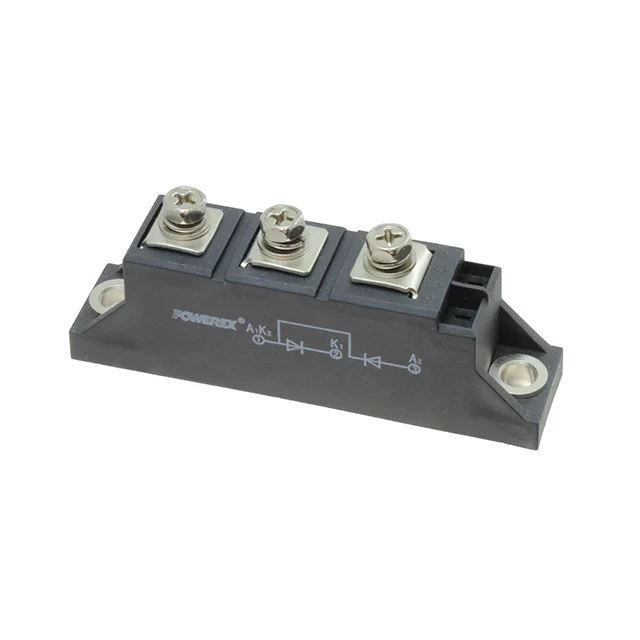

CD412099C, Powerex Inc. tarafından üretilen dual diyot modülü olup, endüstriyel doğrulttucu uygulamaları için tasarlanmıştır. POW-R-BLOK™ kasa tipinde chassis mount yapısına sahip bu komponent, 1 çift seri bağlı diyot konfigürasyonu ile çalışır. 100A ortalama doğrulmuş akım kapasitesi ve 2000V maksimum ters gerilim dayanımı ile yüksek güçlü AC/DC dönüşüm devrelerinde kullanılır. 1.65V maksimum ileri gerilim düşüşü (330A'da) ve standart recovery karakteristiği (>500ns) ile enerji dönüştürücüler, kaynak sistemleri ve endüstriyel güç kaynakları gibi uygulamalarda yer alır. -40°C ile 150°C arasında junction sıcaklığı aralığında güvenli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 12 mA @ 2000 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 2000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.65 V @ 330 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
