CD411899B

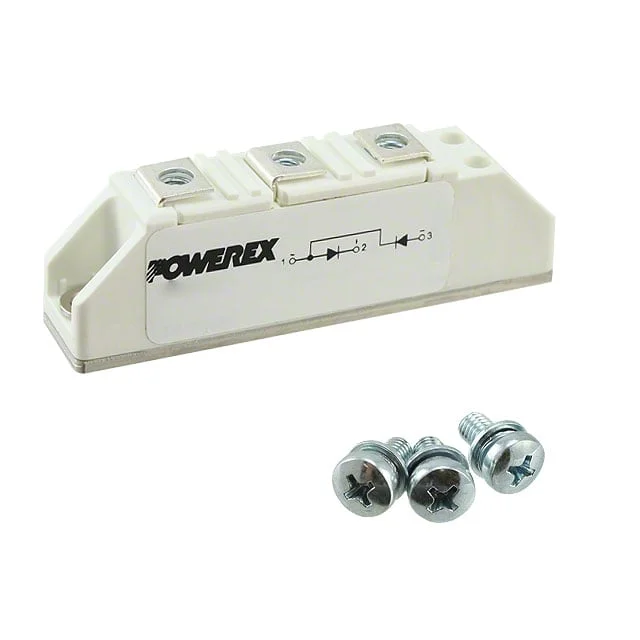

DIODE MODULE 1.8KV 100A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD411899B
CD411899B Hakkında
CD411899B, Powerex tarafından üretilen 1800V/100A güç diyot modülüdür. POW-R-BLOK™ paket formatında sağlanan bu komponent, yüksek gerilim uygulamaları için tasarlanmıştır. 1 pair series connection konfigürasyonunda çalışan standart recovery diyot, chassis mount montaj tipine sahiptir. Ortalama doğrultulmuş akımı diode başına 100A, ters kapanma gerilimi maksimum 1800V'tur. Ters sızıntı akımı 1800V'da 10mA olarak belirtilmiştir. Standart recovery karakteristiğine (>500ns, >200mA Io) sahip bu modül, endüstriyel doğrultma devreleri, güç kaynakları ve yüksek gerilim anahtarlama uygulamalarında kullanılmaktadır. Ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
