Diyotlar - Doğrultucular - Diziler

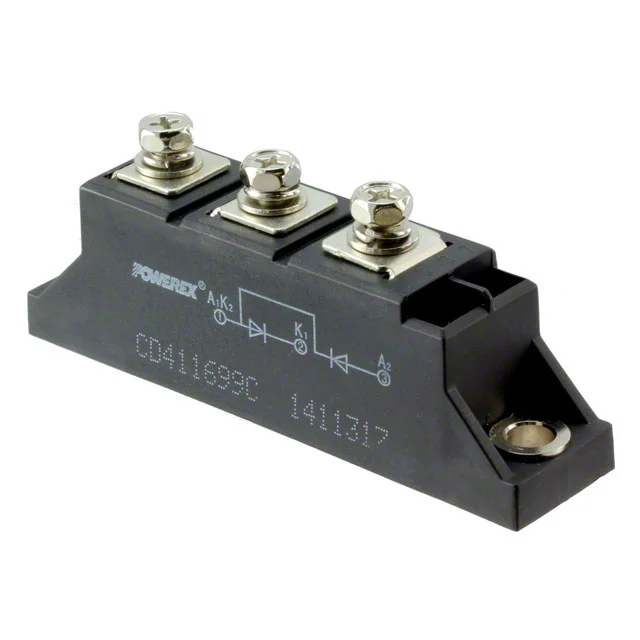

CD411699C
DIODE MODULE 1.6KV 100A
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD411699C
CD411699C Hakkında
CD411699C, Powerex tarafından üretilen 1.6KV 100A kapasiteli yüksek voltajlı doğrultucı diyot modulüdür. Seri bağlı diyot çifti konfigürasyonu ile tasarlanan bu komponent, endüstriyel güç uygulamalarında AC/DC güç dönüştürme ve enerji yönetimi işlevlerinde kullanılır. 100A ortalama doğrultulmuş akım kapasitesi ve 1600V maksimum ters voltaj dayanımı ile yüksek güç uygulamaları için uygun özelliklere sahiptir. Geri kurtarma süresi 500ns üzerinde, şasi montaj tipi ile sabit uygulamalara entegre edilebilir. -40°C ile 150°C arasında çalışma sıcaklık aralığında güvenilir performans sunar. Enerji dönüştürme sistemleri, endüstriyel invertörler ve güç kaynakları gibi yüksek voltaj doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 8 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
