Diyotlar - Doğrultucular - Diziler
CD411699B

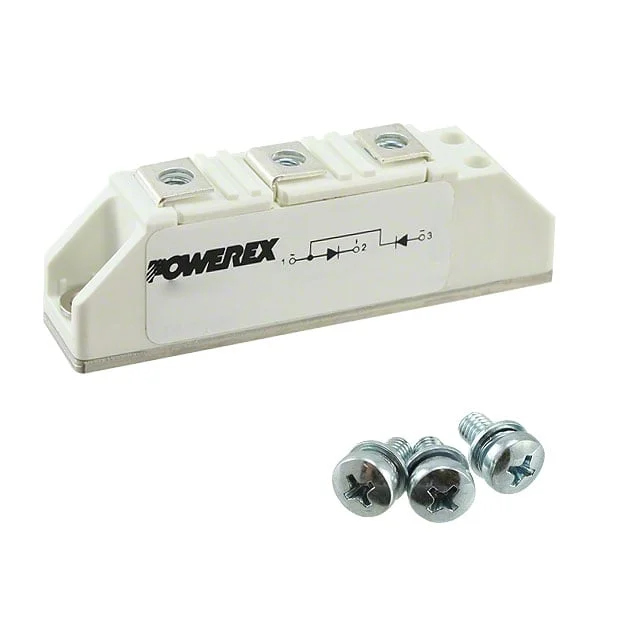

DIODE MODULE 1.6KV 100A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD411699B
CD411699B Hakkında
CD411699B, Powerex tarafından üretilen 1.6kV 100A kapasiteli güç diyotu modülüdür. POW-R-BLOK™ kasa türüne sahip bu komponentin ortalama doğrultulmuş akımı diode başına 100A'dır. 1600V maksimum ters gerilimi ve 10mA ters sızıntı akımı ile yüksek voltaj uygulamalarında kullanılmaya uygundur. 1 çift seri bağlantı konfigürasyonuna sahip standart diyot tipi olarak tasarlanmıştır. Şasi montajlı montaj tipi ile panel veya endüstriyel cihazlara monte edilebilir. Standart recovery hızında (>500ns) çalışan bu bileşen, güç kaynakları, indüktör dönüştürücüleri ve AC/DC doğrultma uygulamalarında yaygın olarak kullanılır. Kasası sağlam ve ısıl iletkenliği iyidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
