Diyotlar - Doğrultucular - Diziler

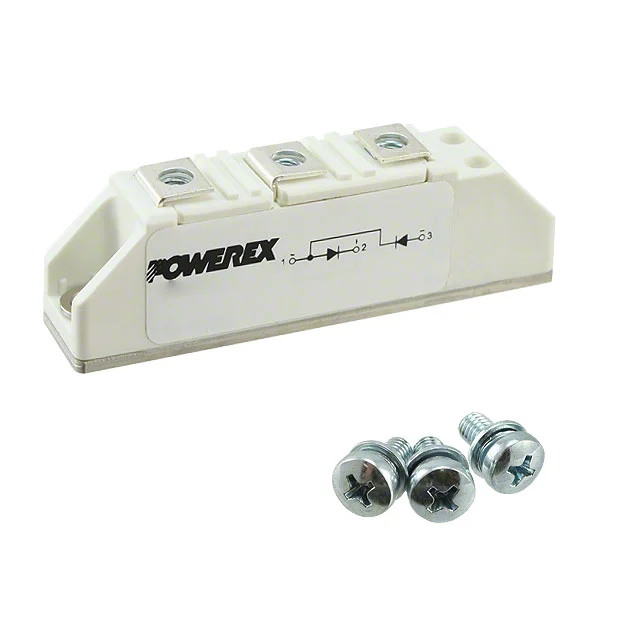

CD411299B
DIODE MODULE 1.2KV 100A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD411299B
CD411299B Hakkında
CD411299B, Powerex Inc. tarafından üretilen 1.2kV 100A güç diyot modülüdür. POW-R-BLOK™ kasa tipinde sunulan bu bileşen, seri bağlı diyot çiftinden oluşmaktadır ve standart kurtarma hızına sahiptir. 100A ortalama doğrultulmuş akım kapasitesi ile endüstriyel uygulamalarda yüksek akım gereksinimi olan devrelerde kullanılır. Şasiye montaj özelliği ile güç elektroniği sistemlerine entegre edilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Doğrultma, invertör ve güç kaynağı uygulamalarında yaygın olarak tercih edilir. Not: Bu bileşen üretimi durdurulmuş (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
