Diyotlar - Doğrultucular - Diziler

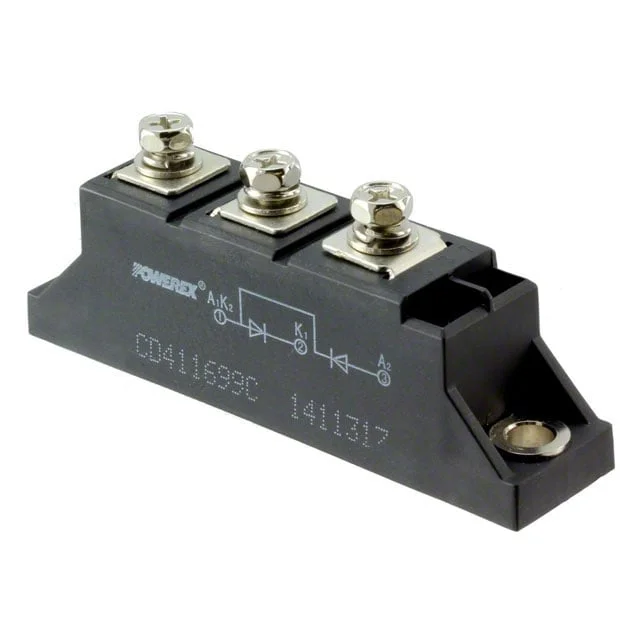

CD411099C
DIODE MODULE 1KV 100A
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CD411099C
CD411099C Hakkında
CD411099C, Powerex Inc. tarafından üretilen 1kV 100A kapasiteli diyot modülüdür. Standart doğrulttucu diyotlar içeren bu bileşen, 1 çift seri bağlı konfigürasyona sahiptir ve chassis mount tipi montajla sabit uygulamalara uygun tasarlanmıştır. 100A ortalama düzeltilmiş akım (per diode) kapasitesiyle, 1000V maksimum ters gerilim toleransı sayesinde yüksek gerilim güç elektronik uygulamalarında kullanılır. Standart recovery hızı (>500ns, >200mA Io) ile kontrollü anahtarlama özellikleri sağlayan bu modül, endüstriyel doğrulttucu devreleri, güç kaynakları ve AC/DC dönüştürme uygulamalarında tercih edilir. Maksimum 8mA ters sızıntı akımı ile güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 8 mA @ 1000 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
