Diyotlar - Doğrultucular - Tekil

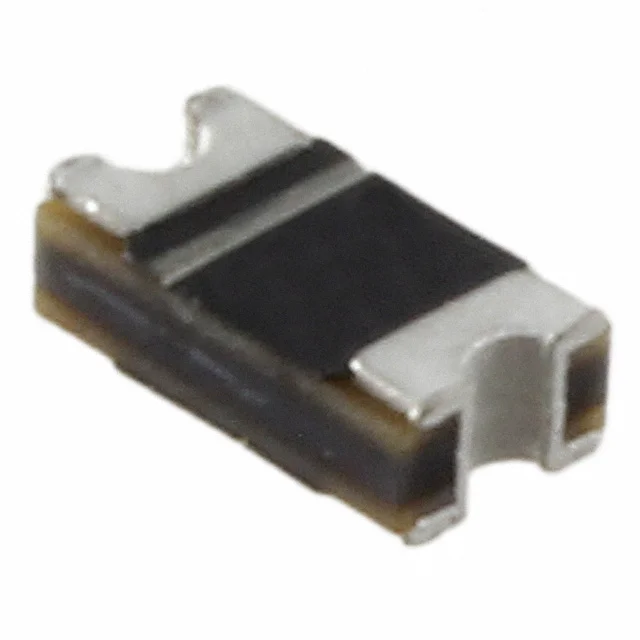

CD1206-B260
DIODE SCHOTTKY 60V 2A 1206
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- Chip
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD1206
CD1206-B260 Hakkında
CD1206-B260, Bourns tarafından üretilen surface mount Schottky doğrultucu diyottur. 60V reverse voltage ve 2A average rectified current kapasitesi ile düşük forward voltage düşüşü gerektiren uygulamalarda kullanılır. Fast recovery özelliği ile 500ns'den küçük switching süresi sağlar. 1206 SMD pakajında sunulan bu diyot, güç kaynakları, DC-DC konverterleri, inverterler ve yüksek frekanslı anahtarlama devrelerinde yaygın olarak uygulanır. -55°C ile 125°C arasında güvenilir çalışma sağlar ve 700mV maksimum forward voltage ile düşük güç kaybına neden olur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 500 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Chip, Concave Terminals |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
