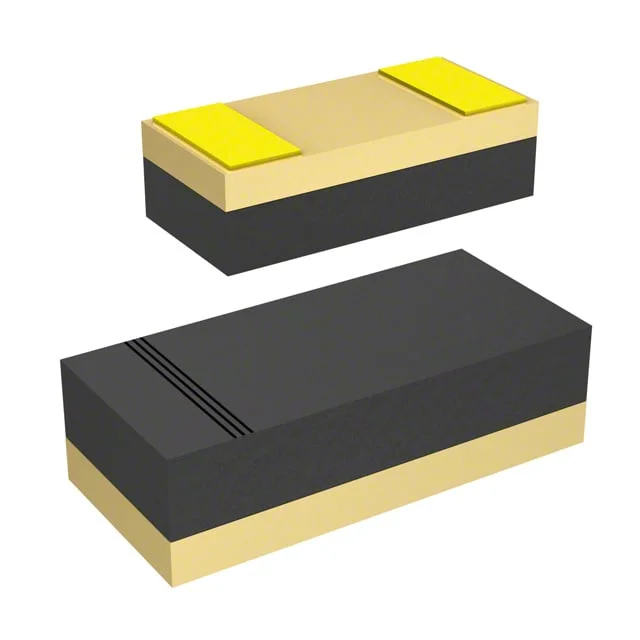

CD1005-Z8V2
DIODE ZENER 8.2V 200MW 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CD1005-Z8V2
CD1005-Z8V2 Hakkında
CD1005-Z8V2, Bourns tarafından üretilen 8.2V nominal zener voltajına sahip yüzey montajlı zener diyottur. 200mW güç yeteneği ile kompakt 1005 (2512 Metric) paket boyutunda sunulur. Maksimum 7 Ohm empedans değeri ile hızlı yanıt karakteristiğine sahiptir. -55°C ile 125°C arasında çalışma sıcaklığında stabil performans gösterir. ±5% voltaj toleransı içerisinde 8.2V referans voltajı sağlar. Düşük ters kaçak akımı (100nA @ 6V) özelliği ile hassas uygulamalarda kullanılabilir. Voltaj regülasyon, ESD koruması, devre tasarımı ve sinyal sınırlama uygulamalarında yaygın olarak tercih edilir. Surface mount teknolojisi ile yüksek yoğunluk PCB tasarımlarına uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 6 V |
| Impedance (Max) (Zzt) | 7 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 1005 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 8.2 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
