Zener Diyotlar - Tekil

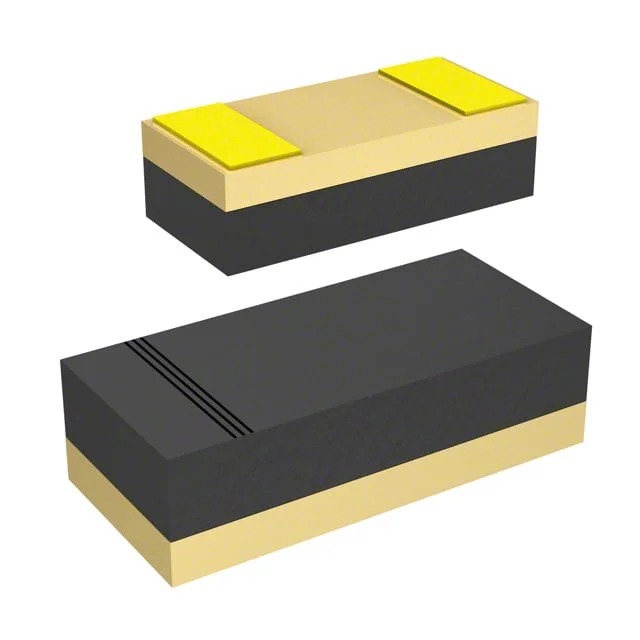

CD1005-Z36
DIODE ZENER 36V 200MW 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CD1005-Z36
CD1005-Z36 Hakkında
CD1005-Z36, Bourns Inc. tarafından üretilen 36V nominal voltajlı zener diyottur. 200mW güç derecelendirmesi ile tasarlanan bu bileşen, 1005 (2512 Metric) SMD paketinde sunulmaktadır. Düşük ters kaçak akımı (100 nA @ 27V) ve 90 Ohm maksimum impedansı ile voltaj regülasyonu ve koruma uygulamalarında kullanılır. -55°C ile 125°C arasında çalışabilen bu diyot, hızlı elektronik devreler ve güç kaynakları tasarımında yer alır. ±5% tolerans ile sağlanan bileşen, yüksek voltaj çıkış hatlarının sabitlenmesinde ve gerilim sınırlandırma devrelerinde tercih edilir. Bileşen üretim durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 27 V |
| Impedance (Max) (Zzt) | 90 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 1005 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 36 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
