Zener Diyotlar - Tekil

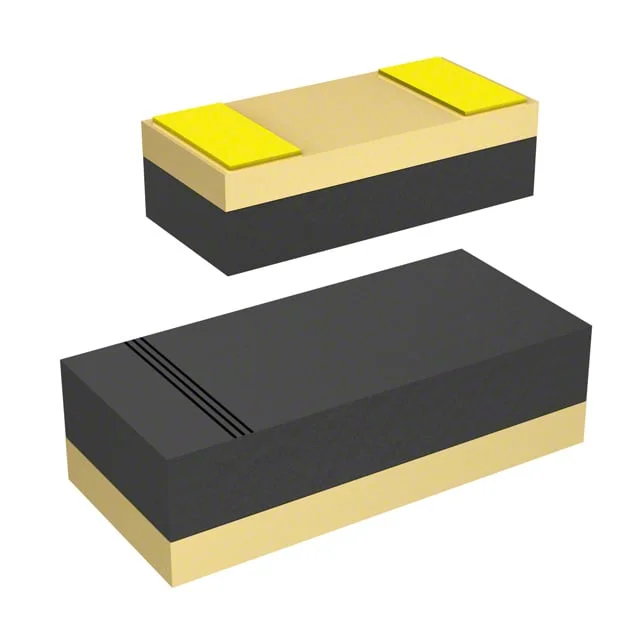

CD1005-Z24
DIODE ZENER 24V 200MW 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CD1005-Z24
CD1005-Z24 Hakkında
CD1005-Z24, Bourns tarafından üretilen 24V nominal gerilime sahip bir Zener diyotudur. 200 mW güç kapasitesi ile tasarlanmış olan bu bileşen, voltaj düzenleme ve koruma uygulamalarında kullanılır. Surface mount teknolojisine uygun 1005 (2512 Metric) paket boyutunda sunulmaktadır. ±5% tolerans ile belirtilen Zener gerilimi ve 80 Ohm maksimum empedans karakteristiği sayesinde kararlı voltaj referansı sağlar. 18V'ta 100 nA'lik düşük reverse leakage akımı özelliği ile hassas devre tasarımlarında tercih edilebilir. -55°C ile 125°C arasında çalışma sıcaklık aralığında güvenilir performans sunar. Ürün halen piyasada bulunmamakta olup, yerine alternatif Zener diyotlar incelenmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 18 V |
| Impedance (Max) (Zzt) | 80 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 1005 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 24 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
