CD1005-Z18

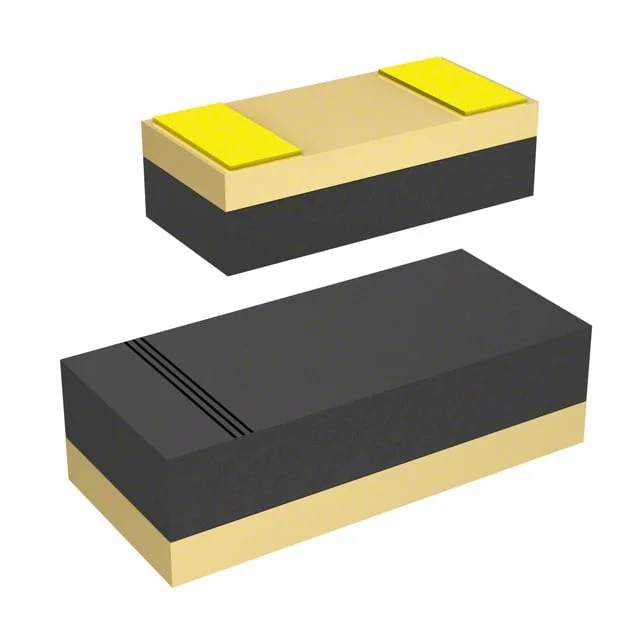

DIODE ZENER 18V 200MW 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CD1005-Z18
CD1005-Z18 Hakkında
CD1005-Z18, Bourns tarafından üretilen 18V nominal voltajlı Zener diyottur. Surface mount 1005 (2512 metrik) paketinde sunulan bu bileşen, 200mW güç kapasitesiyle voltaj regülasyonu ve koruma uygulamalarında kullanılır. ±5% voltaj toleransı ile standartlaştırılmış bir referans voltajı sağlar. 50Ω maximum empedansı (Zzt) ile düşük dinamik direnç karakteristiği gösterir. -55°C ile +125°C arasında çalışma sıcaklığı aralığına sahip olan bileşen, elektronik devrelerde aşırı voltaj koruması, voltaj referansı uygulamaları ve sinyal klemping işlemlerinde kullanılır. Ters kayıp akımı 14V'de 100nA olarak belirtilmiştir. Not: Bu ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 14 V |
| Impedance (Max) (Zzt) | 50 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 1005 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 18 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
