Zener Diyotlar - Tekil

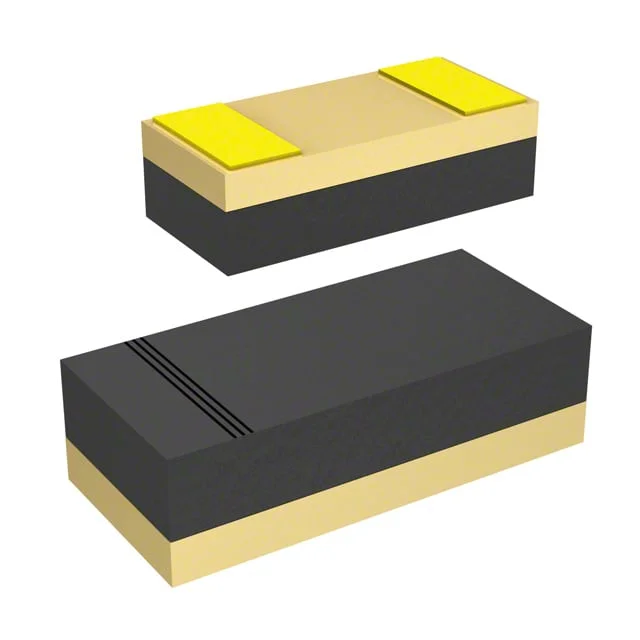

CD1005-Z11
DIODE ZENER 11V 200MW 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CD1005
CD1005-Z11 Hakkında
CD1005-Z11, Bourns tarafından üretilen 11V nominal zener voltajına sahip SMD zener diyottur. 200mW güç kapasitesi ile voltaj regülasyonu ve koruma uygulamalarında kullanılır. Surface mount 1005 (2512 metrik) paketinde sunulan bileşen, -55°C ile 125°C arasında çalışabilir. ±5% voltaj toleransı ve maksimum 20 Ohm empedansı ile hassas referans voltaj oluşturma, çok aşırı voltaj clipping'i ve güç kaynağı stabilizasyonu gibi devrelerde uygulanır. 100 nA @ 8.5V ters akış karakteristiği ile düşük sızıntı özelliğine sahiptir. (Not: Bu ürün kullanım dışı konuma geçmiş olup, yedek parça olarak değerlendirilmelidir.)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 8.5 V |
| Impedance (Max) (Zzt) | 20 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 1005 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 11 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
