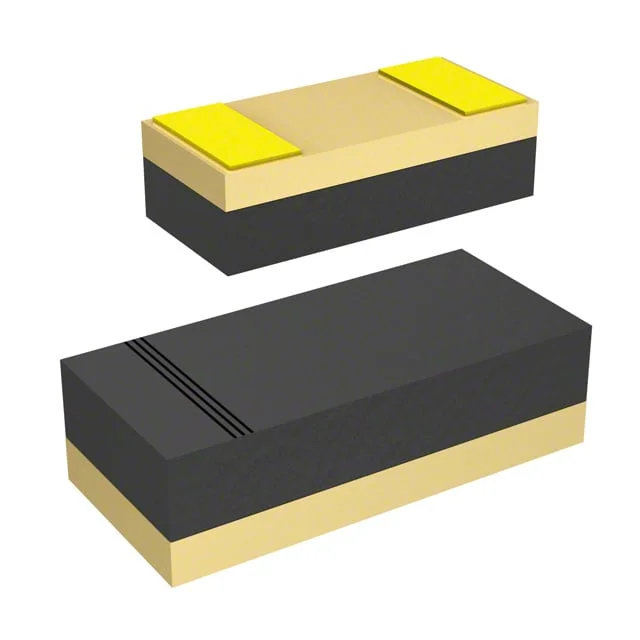

CD1005-Z10
DIODE ZENER 10V 200MW 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- CD1005-Z10
CD1005-Z10 Hakkında
CD1005-Z10, Bourns tarafından üretilen 10V nominal gerilime sahip tekil zener diyottur. 200mW güç derecelendirmesi ile tasarlanmış olup, 1005 (2512 Metric) SMD paketinde sunulmaktadır. ±5% tolerans ile üretilen bu bileşen, voltaj düzenlemesi, koruma devreleri ve referans voltaj uygulamalarında kullanılır. 7.5V ters gerilimde 100nA maksimum ters sızıntı akımı belirtmiştir. 15 Ohm maksimum empedans (Zzt) değeri ile kararlı voltaj stabilizasyonu sağlar. -55°C ile 125°C arasında çalışma sıcaklığında güvenilir performans sunar. Düşük güç uygulamalarında voltaj clipping, surge suppression ve zener referans devreleri için uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 7.5 V |
| Impedance (Max) (Zzt) | 15 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 1005 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
