Diyotlar - Doğrultucular - Tekil

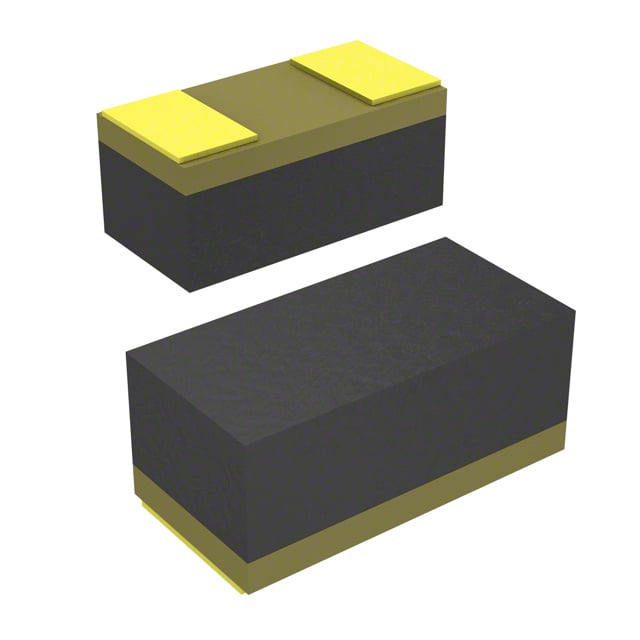

CD1005-S0180R
DIODE GEN PURP 80V 100MA 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD1005
CD1005-S0180R Hakkında
CD1005-S0180R, Bourns tarafından üretilen genel amaçlı rectifier diyottur. 80V reverse voltage ve 100mA ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, adaptörler ve AC-DC dönüştürücülerde kullanılır. Surface mount 1005 (2512 metric) paketinde sunulan bu small signal diyot, 4ns reverse recovery time ile hızlı anahtarlama uygulamalarında tercih edilir. -40°C ile 125°C arasında güvenilir çalışma sağlar. 1V forward voltage düşüşü ve 50nA reverse leakage current ile verimli enerji dönüştürme özelliği taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4pF @ 1V, 100MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 50 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
