Diyotlar - Doğrultucular - Tekil

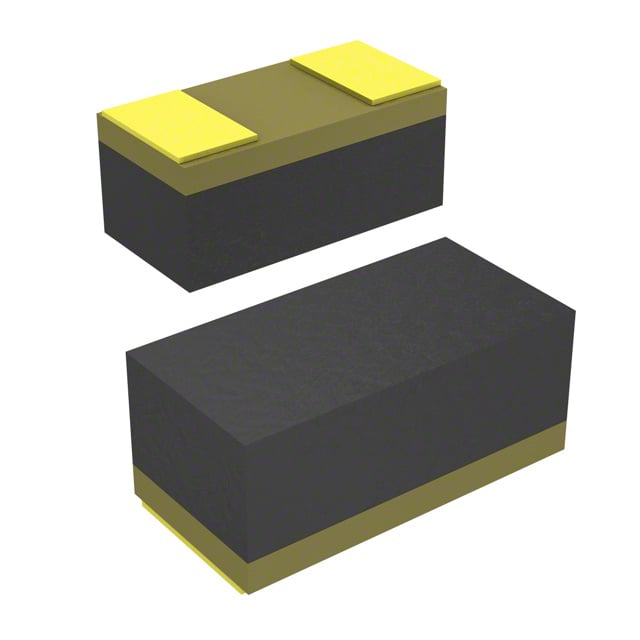

CD1005-S0180
DIODE GEN PURP 80V 100MA 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD1005
CD1005-S0180 Hakkında
CD1005-S0180, Bourns tarafından üretilen genel amaçlı doğrultucu diyottur. 80V ters voltaj dayanımı ve 100mA ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Small signal kategorisinde yer alan bu bileşen, 4 nanosaniye hızlı reverse recovery time sunarak anahtarlama uygulamalarında kullanılabilir. Surface mount 1005 (2512 Metric) paketinde üretilmiştir. 1V forward voltage ve 100nA ters sızıntı akımı özellikleri ile düşük güç tüketimi gerektiren devre tasarımlarında, doğrultucu, koruma ve sinyal ayırma uygulamalarında kullanılır. -40°C ile 125°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4pF @ 1V, 100MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
