Diyotlar - Doğrultucular - Tekil

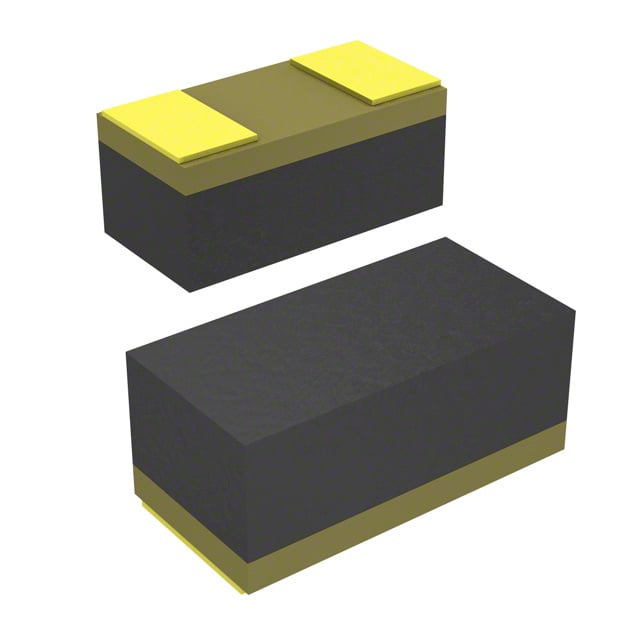

CD1005-S01575
DIODE GEN PURP 75V 150MA 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD1005
CD1005-S01575 Hakkında
CD1005-S01575, Bourns Inc. tarafından üretilen genel amaçlı doğrultma diyotudur. 75V maksimum reverse voltaj ve 150mA ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, küçük sinyal uygulamalarında kullanılmak üzere tasarlanmıştır. Surface mount 1005 (2512 Metric) paketinde sunulan diyot, 4ns reverse recovery time ile hızlı anahtarlama performansı sağlar. İleri gerilim 1V @ 50mA'de belirtilmiştir. -40°C ile 125°C arasında çalışma sıcaklığı aralığında kullanılabilen bu bileşen, güç kaynakları, AC/DC dönüştürücüler ve sinyal doğrultma uygulamalarında yaygın olarak tercih edilir. SMD montaj tipi sayesinde yüksek yoğunluklu PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4pF @ 1V, 100MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 2.5 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 50 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
