Diyotlar - Doğrultucular - Tekil

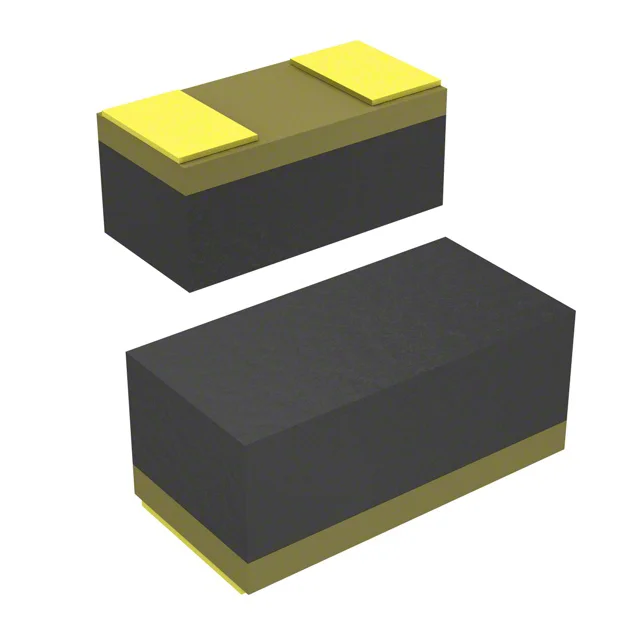

CD1005-B0230
DIODE SCHOTTKY 30V 200MA 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD1005
CD1005-B0230 Hakkında
CD1005-B0230, Bourns tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 30V ters voltaj ve 200mA ortalama doğrultma akımı kapasitesine sahiptir. 500mV maksimum forward voltaj ile düşük güç kaybı sağlar. Small signal uygulamalar için tasarlanmıştır. -40°C ile 125°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 1005 (2512 Metric) SMD paketinde sunulan bu diyot, hızlı anahtarlama gerektiren AC/DC güç dönüştürme, RF ve yüksek frekanslı uygulamalarda kullanılır. 12pF @ 10V kapasitans değeri düşük parazit etkileri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 12pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 30 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
