Diyotlar - Doğrultucular - Tekil

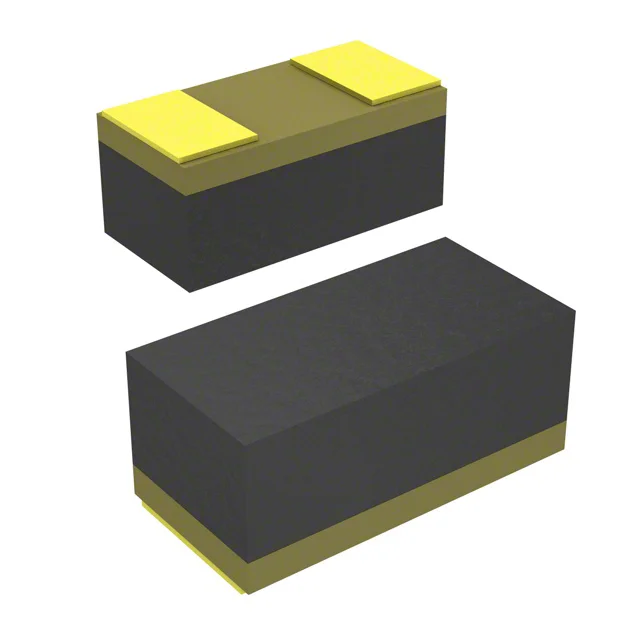

CD1005-B0130L
DIODE SCHOTTKY 30V 100MA 1005
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD1005
CD1005-B0130L Hakkında
CD1005-B0130L, Bourns tarafından üretilen Surface Mount Schottky diyotudur. 30V ters gerilim ve 100mA ortalama doğrultulanmış akım kapasitesine sahiptir. 440mV ileri gerilim düşüşü ve 30µA ters sızıntı akımı ile karakterize edilen bu bileşen, -40°C ile 125°C arasında çalışır. 1005 (2512 Metric) SMD paket standardında üretilen bu diyot, düşük kapasitans (9pF @ 10V, 1MHz) nedeniyle hızlı anahtarlama uygulamalarında kullanılır. Güç kaynakları, LED sürücüleri ve RF devrelerinde koruma elemanı olarak tercih edilir. Bileşen artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 9pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 30 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 440 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
