Diyotlar - Doğrultucular - Tekil

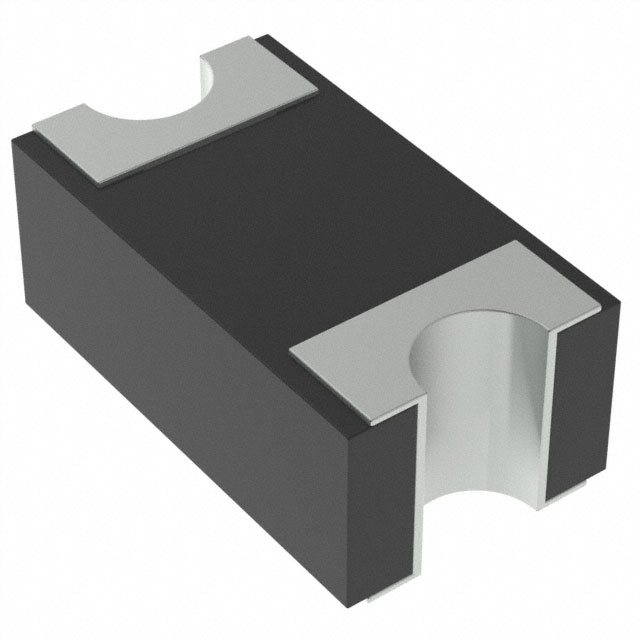

CD0603-B0340R
DIODE SCHOTTKY 40V 300MA 0603
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 0603 (1608 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD0603-B0340R
CD0603-B0340R Hakkında
CD0603-B0340R, Bourns tarafından üretilen Surface Mount Schottky diyottur. 40V ters gerilim ve 300mA ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, 0603 (1608 Metric) SMD paketinde sunulmaktadır. Fast Recovery karakteristiğine (≤500ns) sahip olan diyot, düşük forward voltage (550mV @ 200mA) sayesinde enerji kaybını minimize eder. -40°C ile 125°C arasında çalışabilen bu bileşen, anahtarlama güç kaynakları, AC/DC konvertörler, RF uygulamaları ve logik seviye koruması gibi alanlarda kullanılır. 35pF @ 4V kapasitans değeri ve 50µA @ 10V ters sızıntı akımı ile düşük leakage özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 35pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 300mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 0603 (1608 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0603 (1608 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
