Diyotlar - Doğrultucular - Tekil

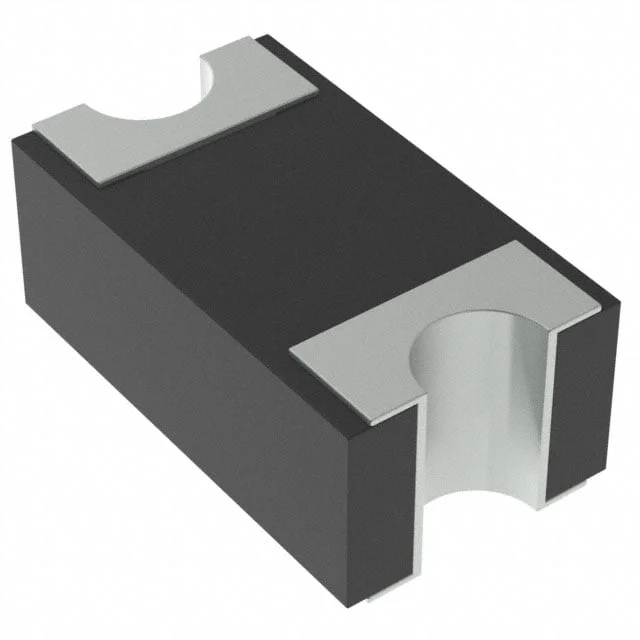

CD0603-B0240R
DIODE SCHOTTKY 40V 200MA 0603
- Üretici
- Bourns, Inc.
- Paket/Kılıf
- 0603 (1608 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CD0603-B0240R
CD0603-B0240R Hakkında
CD0603-B0240R, Bourns tarafından üretilen surface mount Schottky diyottur. 0603 (1608 Metric) paket içinde sunulan bu bileşen, 40V ters gerilim dayanımı ve 200mA ortalama doğrultulmuş akım kapasitesine sahiptir. Maksimum ileri gerilim 550mV @ 200mA'dir. Small signal uygulamalara uygun olan diyot, düşük ters kaçak akımı (1µA @ 10V) ve 35pF kapasitansı ile RF ve anahtarlama uygulamalarında kullanılabilir. -40°C ile 125°C arasında çalışmak üzere tasarlanmış olan bileşen, güç kaynakları, DC-DC dönüştürücüler ve sinyal dedektörleme devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 35pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 0603 (1608 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0603 (1608 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
