Transistörler - FET, MOSFET - Diziler

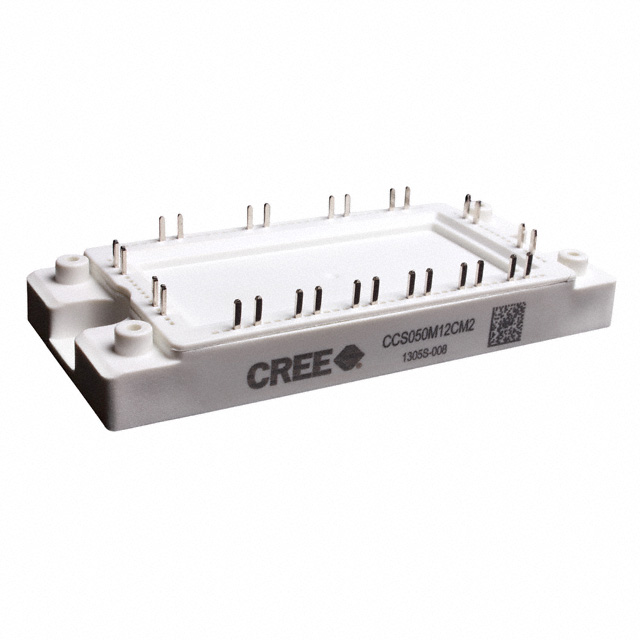

CCS050M12CM2
MOSFET 6N-CH 1200V 87A MODULE
CCS050M12CM2 Hakkında
CCS050M12CM2, Wolfspeed tarafından üretilen Silicon Carbide (SiC) teknolojisine dayalı 6 N-Channel MOSFET modülüdür. 1200V drain-source geriliminde 87A sürekli drenaj akımı sağlayabilen bu bileşen, 3-fazlı köprü konfigürasyonunda kullanıma uygundur. 34mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sunar. 150°C çalışma sıcaklığında 337W maksimum güç yönetebilir. Şasi montajı tipi chassis mount paketi içinde sunulan bu modül, güç dönüştürme uygulamaları, endüstriyel sürücüler ve yenilenebilir enerji sistemlerinde kullanılır. 2.3V gate threshold gerilimi hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 87A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 180nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 2.810nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 337W |
| Rds On (Max) @ Id, Vgs | 34mOhm @ 50A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 2.3V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
