CCS020M12CM2

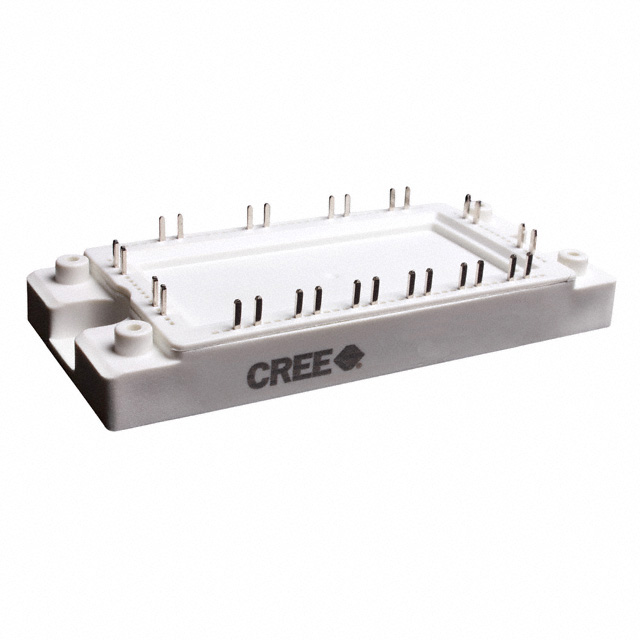

MOSFET 6N-CH 1200V 29.5A MODULE
CCS020M12CM2 Hakkında
CCS020M12CM2, Wolfspeed tarafından üretilen 1200V Silicon Carbide (SiC) MOSFET modülüdür. 6 N-Channel transistörden oluşan 3-fazlı köprü konfigürasyonunda tasarlanmış bu bileşen, 29.5A sürekli drenaj akımı kapasitesine sahiptir. 98mOhm maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. 61.5nC gate charge karakteristiği ile hızlı anahtarlama performansı sunar. -40°C ile +150°C arasında çalışabilir ve 167W maksimum güç yönetiminden faydalanır. Yüksek voltaj uygulamaları, güç dönüştürücüleri ve motor sürücü sistemlerinde kullanıma uygundur. Şasi montajlı module paketine sahip olup, Not For New Designs statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 29.5A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 61.5nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 900pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 167W |
| Rds On (Max) @ Id, Vgs | 98mOhm @ 20A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 2.2V @ 1mA (Typ) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
