CCB032M12FM3

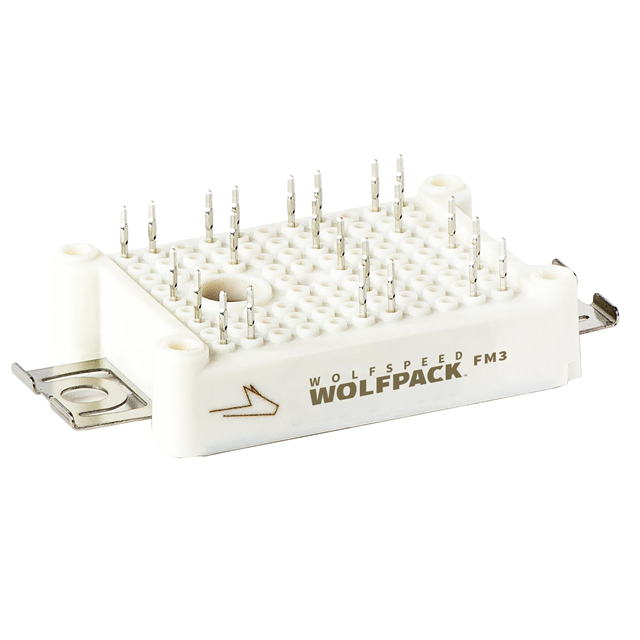

1200V SIC 6-PACK MODULE
CCB032M12FM3 Hakkında
CCB032M12FM3, Wolfspeed tarafından üretilen 1200V Silicon Carbide (SiC) 6-Pack modül transistördür. 3-fazlı köprü konfigürasyonunda 6 adet N-Channel MOSFET içeren bu komponent, 40A sürekli dren akımı kapasitesine sahiptir. 42.6mOhm'luk düşük RDS(on) değeri ile enerji kaybını minimize eder. -40°C ile +150°C arasındaki geniş çalışma sıcaklık aralığında güvenilir performans sunar. Yüksek voltaj uygulamaları, güç dönüştürücüleri, invertörler ve endüstriyel sürücü sistemlerinde kullanılmak üzere tasarlanmıştır. Şasi montajı için uygun modul kasa tipine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 118nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 3.4nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 10mW |
| Rds On (Max) @ Id, Vgs | 42.6mOhm @ 30A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 11.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
