CCB021M12FM3

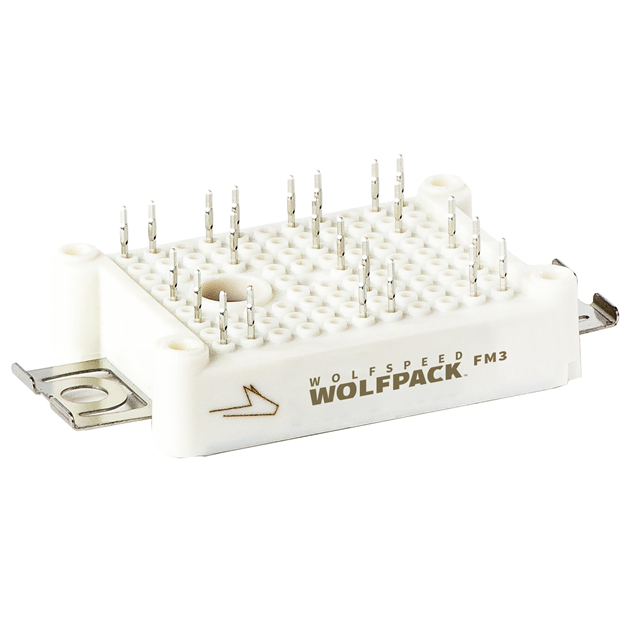

1200V SIC 6-PACK MODULE
CCB021M12FM3 Hakkında
CCB021M12FM3, Wolfspeed tarafından üretilen 1200V Silicon Carbide (SiC) 6-Pack MOSFET modülüdür. 3-fazlı köprü yapısında 6 adet N-Channel FET içeren bu modül, 51A sürekli dren akımı kapasitesine sahiptir. 27.9mOhm maksimum Rds(On) değeri ile düşük iletim kayıpları sağlar. Yüksek voltaj uygulamalarında, endüstriyel motor sürücüleri, güç dönüştürücüleri ve UPS sistemlerinde kullanılan bu modül, -40°C ile +150°C arasında çalışabilir. Chassis mount tipi kasa ile montajı kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 51A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 162nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 4.9nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 10mW |
| Rds On (Max) @ Id, Vgs | 27.9mOhm @ 30A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 17.7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
