Diyotlar - Doğrultucular - Tekil

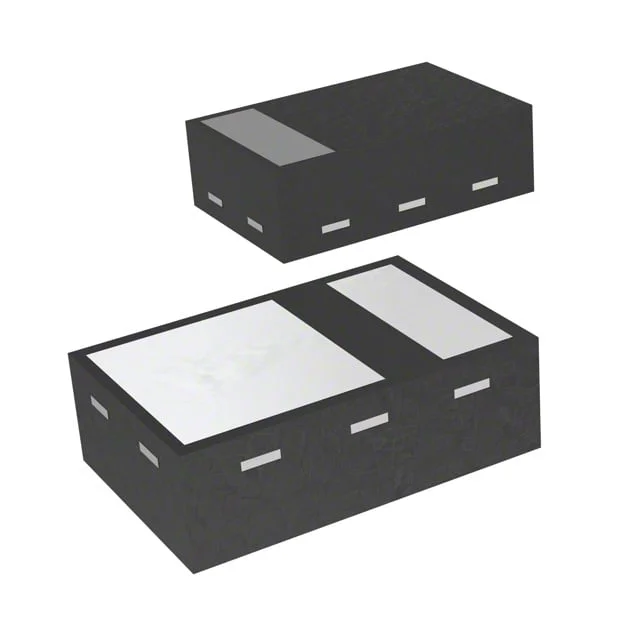

CBS10S40,L3F
DIODE SCHOTTKY 40V 1A CST2B
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CBS10S40
CBS10S40,L3F Hakkında
CBS10S40,L3F, Toshiba tarafından üretilen 40V/1A kapasiteli Schottky doğrultucu diyottur. CST2B yüzey montaj paketinde sunulan bu komponent, 550mV maksimum forward voltajı ve hızlı recovery karakteristiği ile düşük voltaj anahtarlama uygulamalarında kullanılır. 150µA ters sızıntı akımı ve 120pF kapasitans değerleri ile güç kaynakları, AC/DC konvertörler ve anahtarlama devreleri gibi uygulamalarda tercih edilir. -55°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 120pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 150 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CST2B |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
