Diyotlar - Köprü Doğrultucular

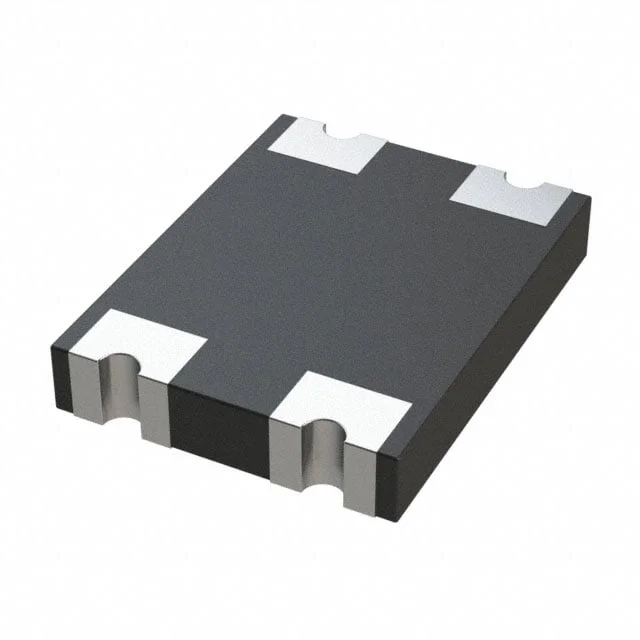

CBRDFSH2-60 TR13
2A,60V SURFACE MOUNT RECTIFIER-B
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 4-LDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- CBRDFSH2-60
CBRDFSH2-60 TR13 Hakkında
CBRDFSH2-60 TR13, Central Semiconductor tarafından üretilen 2A 60V Schottky köprü doğrultucudur. Surface mount 4-LDFN pakette sunulan bu bileşen, tek faz uygulamalarda AC-DC güç dönüştürme işlevini gerçekleştirir. 700 mV maksimum forward voltaj ve 200 µA reverse leakage akımı ile karakterize edilmiştir. -55°C ile 125°C arası çalışma sıcaklığı aralığında güvenilir performans sağlar. Açık elektrik ve endüstriyel kontrol uygulamaları, tüketici elektroniği ve hafif güç kaynağı sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 60 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-LDFN |
| Part Status | Active |
| Supplier Device Package | 4-BR DFN |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 2 A |
| Voltage - Peak Reverse (Max) | 60 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
