Diyotlar - Köprü Doğrultucular

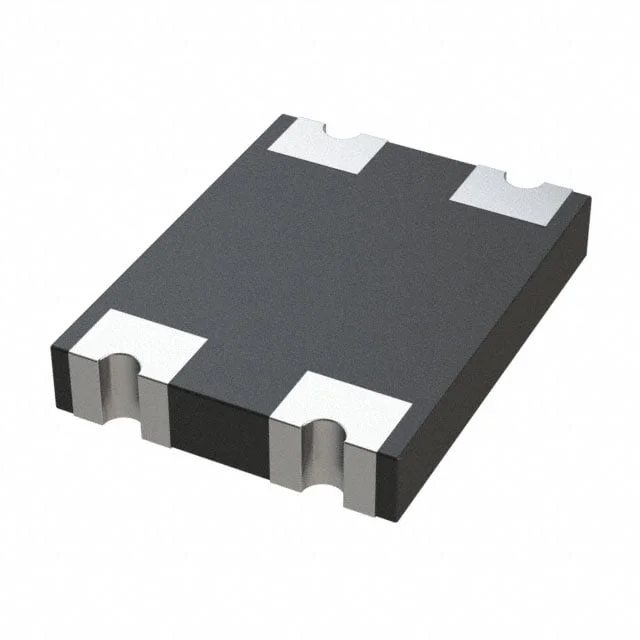

CBRDFSH2-40 TR13
2A,40V SURFACE MOUNT RECTIFIER-B
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 4-LDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- CBRDFSH2-40
CBRDFSH2-40 TR13 Hakkında
CBRDFSH2-40 TR13, Central Semiconductor tarafından üretilen, surface mount yapıda bir Schottky doğrultucu diyottur. 2A akım ve 40V peak reverse voltage değerleriyle, AC-DC dönüşüm ve genel doğrultma uygulamalarında kullanılır. 4-LDFN paket yapısı sayesinde kompakt tasarımlara uygundur. Düşük forward voltage değeri, güç kaybının azaltılmasının istendiği devrelerde tercih edilmesine yardımcı olur. Güç kaynakları, adaptörler, endüstriyel elektronik ve benzeri kompakt PCB tasarımlarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-LDFN |
| Part Status | Active |
| Supplier Device Package | 4-BR DFN |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 2 A |
| Voltage - Peak Reverse (Max) | 40 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
