Diyotlar - Köprü Doğrultucular
CBRDFSH2-100 TR13
2A,100V SURFACE MOUNT RECTIFIER-
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 4-LDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- CBRDFSH2-100
CBRDFSH2-100 TR13 Hakkında

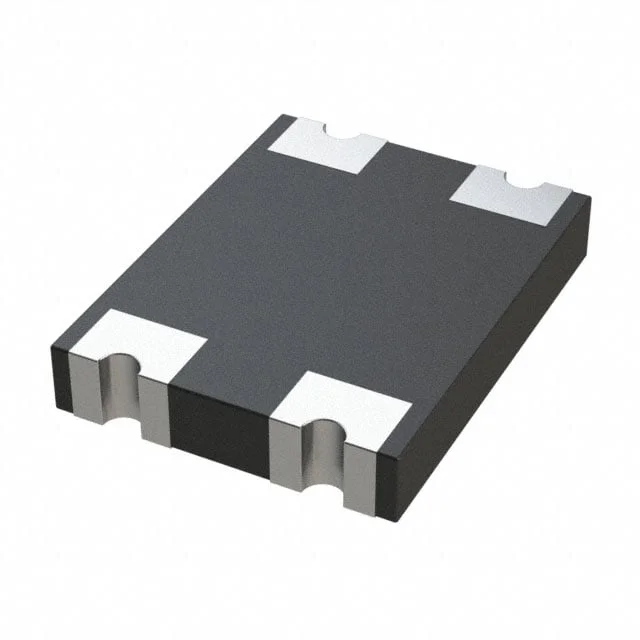

CBRDFSH2-100 TR13, Central Semiconductor tarafından sunulan, single phase yapıda bir surface mount Schottky köprü doğrultucudur. 100 V peak reverse gerilim ve 2 A average rectified current değerine sahiptir. 4-LDFN / 4-BR DFN paket yapısı sayesinde kompakt devre kartlarında kullanılabilir. Doğrultma işlemi gereken AC-DC güç giriş katlarında, adaptör devrelerinde, endüstriyel kontrol kartlarında, yardımcı besleme hatlarında ve genel amaçlı güç dönüştürme uygulamalarında yer alır. Bileşen, 2 A akımda maksimum 850 mV forward voltage ve 100 V altında 200 µA reverse leakage değeriyle tanımlanmıştır. Çalışma sıcaklığı aralığı -55°C ile 125°C (TJ) arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-LDFN |
| Part Status | Active |
| Supplier Device Package | 4-BR DFN |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 2 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
