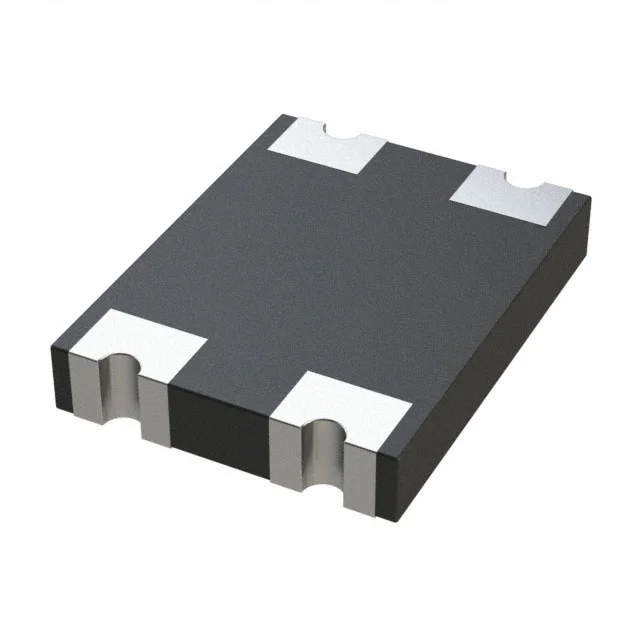

CBRDFSH1-60 TR13
1A,60V SURFACE MOUNT RECTIFIER-B
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 4-LDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- CBRDFSH1-60
CBRDFSH1-60 TR13 Hakkında
CBRDFSH1-60 TR13, Central Semiconductor tarafından sunulan, tek fazlı Schottky yapıda surface mount köprü doğrultucu bileşenidir. 60 V peak reverse gerilim ve 1 A average rectified current değeriyle AC gerilimin DC’ye çevrilmesi gereken devrelerde kullanılır. 4-LDFN / 4-BR DFN paket yapısı sayesinde kompakt kart tasarımlarına uygundur. 700 mV @ 1 A forward voltage, 200 µA @ 60 V reverse leakage ve -55°C ile 125°C çalışma sıcaklığı aralığı ile güç kaynakları, adaptör devreleri, endüstriyel kontrol kartları ve genel doğrultma uygulamalarında değerlendirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 60 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-LDFN |
| Part Status | Active |
| Supplier Device Package | 4-BR DFN |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 1 A |
| Voltage - Peak Reverse (Max) | 60 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
