Diyotlar - Köprü Doğrultucular

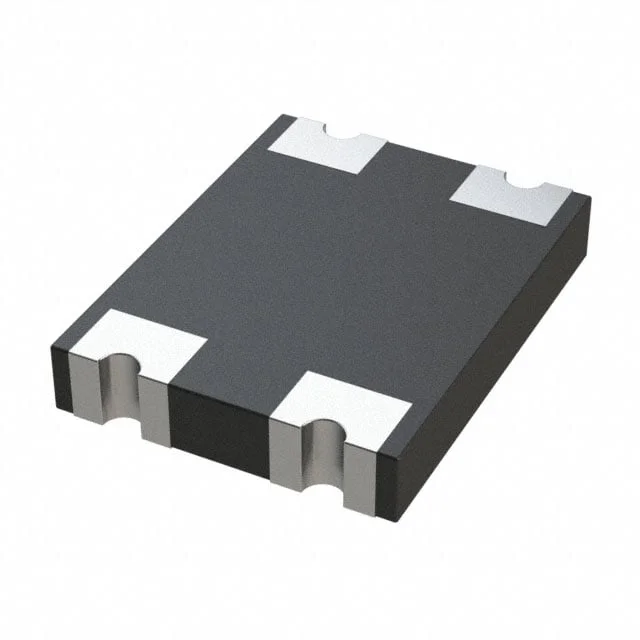

CBRDFSH1-40 TR13
1A,40V SURFACE MOUNT RECTIFIER-B
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 4-LDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- CBRDFSH1-40
CBRDFSH1-40 TR13 Hakkında
CBRDFSH1-40 TR13, Central Semiconductor tarafından üretilen, surface mount yapıda 1 A akım ve 40 V ters gerilim değerine sahip bir rectifier-B komponentidir. Schottky teknolojisi sayesinde düşük forward voltage drop ile doğrultma uygulamalarında kullanılır. 4-LDFN paket yapısı ve 4-BR DFN supplier package ile kompakt tasarımlı devrelerde tercih edilir. Güç kaynakları, DC dönüştürücüler ve genel doğrultma devrelerinde kullanıma uygundur. -55°C ile 125°C aralığında çalışacak şekilde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-LDFN |
| Part Status | Active |
| Supplier Device Package | 4-BR DFN |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
| Voltage - Peak Reverse (Max) | 40 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
