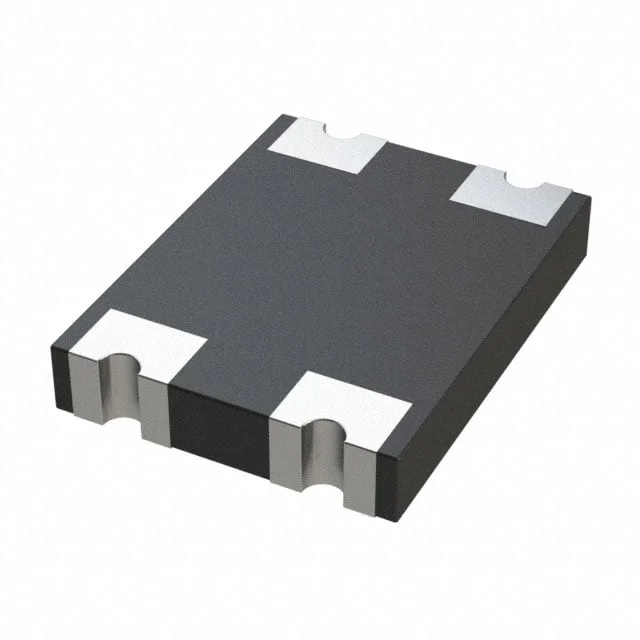

CBRDFSH1-100 TR13
1A,100V SURFACE MOUNT RECTIFIER-
- Üretici
- Central Semiconductor
- Paket/Kılıf
- 4-LDFN
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- CBRDFSH1-100
CBRDFSH1-100 TR13 Hakkında
CBRDFSH1-100 TR13, Central Semiconductor tarafından üretilen 1 A akım ve 100 V ters gerilim değerine sahip surface mount Schottky rectifier bileşenidir. Tek fazlı doğrultma uygulamalarında AC gerilimi DC'ye çevirmek için kullanılır. Düşük forward voltage drop değeri ve SMD 4-LDFN paket yapısı sayesinde kompakt devre tasarımlarında yer alır. Güç kaynakları, adaptörler, genel doğrultma devreleri ve benzer elektronik uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 200 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-LDFN |
| Part Status | Active |
| Supplier Device Package | 4-BR DFN |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 1 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
