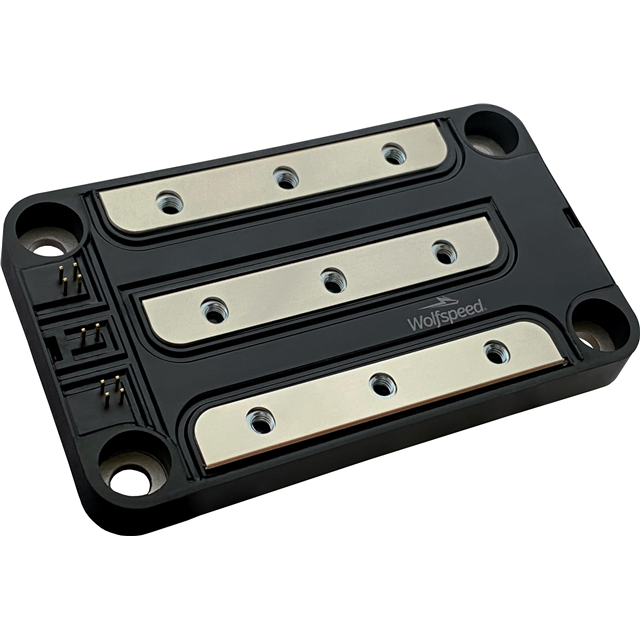

CAS480M12HM3
1.2 KV, 480A HIGH PERFORMANCE SI
CAS480M12HM3 Hakkında
CAS480M12HM3, Wolfspeed tarafından üretilen 1.2 kV, 480A kapasiteli Silicon Carbide (SiC) tabanlı Half Bridge MOSFET modülüdür. N-channel konfigürasyonda iki transistör içeren bu dizi, yüksek voltaj uygulamalarında güç dönüştürme işlemlerinde kullanılır. 640A sürekli dren akımı kapasitesi ve 2.97 mΩ RDS(on) değeri ile verimli anahtarlama sağlar. -40°C ile 175°C arasında çalışabilen bu modül, şasiye monte edilebilir konfigürasyonda sunulur. Endüstriyel uygulamalar, güç kaynakları, motor sürücüleri ve yenilenebilir enerji sistemlerinde tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 640A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1590nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 43.1nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 2.97mOhm @ 480A, 15V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 3.6V @ 160mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
