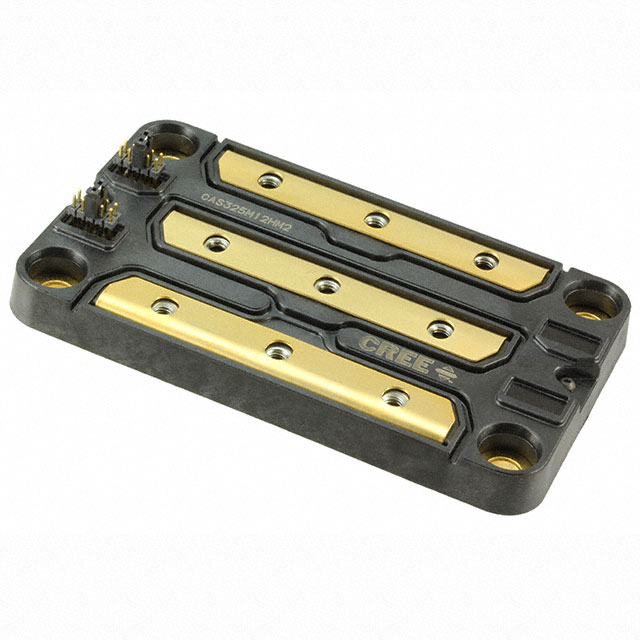

CAS325M12HM2
MOSFET 2N-CH 1200V 444A MODULE
CAS325M12HM2 Hakkında
CAS325M12HM2, Wolfspeed tarafından üretilen Silicon Carbide (SiC) teknolojisine dayalı bir 2 N-Channel Half Bridge MOSFET modülüdür. 1200V (Vdss) ve 444A sürekli drenaj akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. 4.3mOhm'luk düşük RDS(on) değeri ve 3000W maksimum güç desteği ile enerji dönüşüm sistemleri, güç kaynakları, sürücü devreleri ve endüstriyel uygulamalarda yaygın olarak tercih edilir. 175°C işletme sıcaklığında stabil performans gösterir. Modül paket formatında sunulan bu bileşen, hızlı anahtarlama ve düşük kayıplar gerektiren DC/DC dönüştürücüler, invertörler ve traction uygulamalarında yer alır. Ürün durumu: Obsolete.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 444A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1127nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 19.5nF @ 1000V |
| Operating Temperature | 175°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 3000W |
| Rds On (Max) @ Id, Vgs | 4.3mOhm @ 400A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 4V @ 105mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
