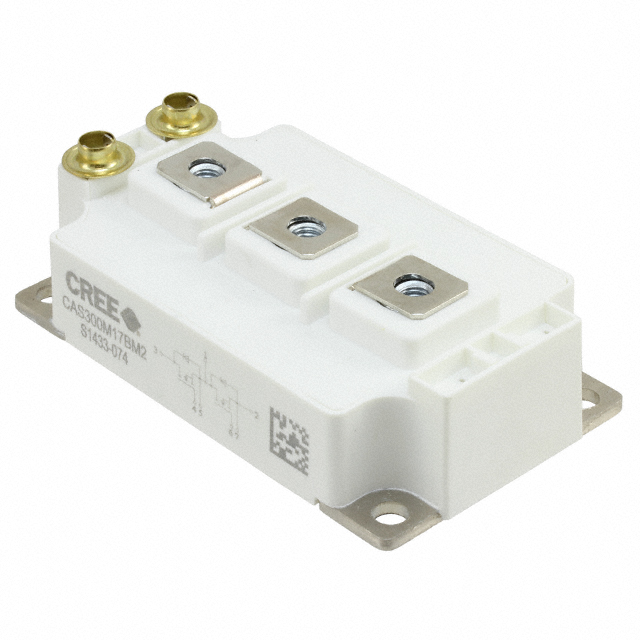

CAS300M17BM2
MOSFET 2N-CH 1700V 325A MODULE
CAS300M17BM2 Hakkında
CAS300M17BM2, Wolfspeed tarafından üretilen 1700V/325A kapasiteli Silicon Carbide (SiC) MOSFET modülüdür. Half-bridge konfigürasyonunda iki N-kanal transistör içeren bu komponent, yüksek gerilim ve yüksek akım uygulamalarında kullanılır. Maksimum 10mΩ RDS(on) değeri ile verimli güç transferi sağlar. -40°C ile +150°C arasında çalışabilir ve chassis mount tipi montajı destekler. Endüstriyel invertör, güç kaynakları, elektrikli araç sistemleri ve yenilenebilir enerji uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 325A (Tc) |
| Drain to Source Voltage (Vdss) | 1700V (1.7kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1076nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 20000pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1760W |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 225A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 2.3V @ 15mA (Typ) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
