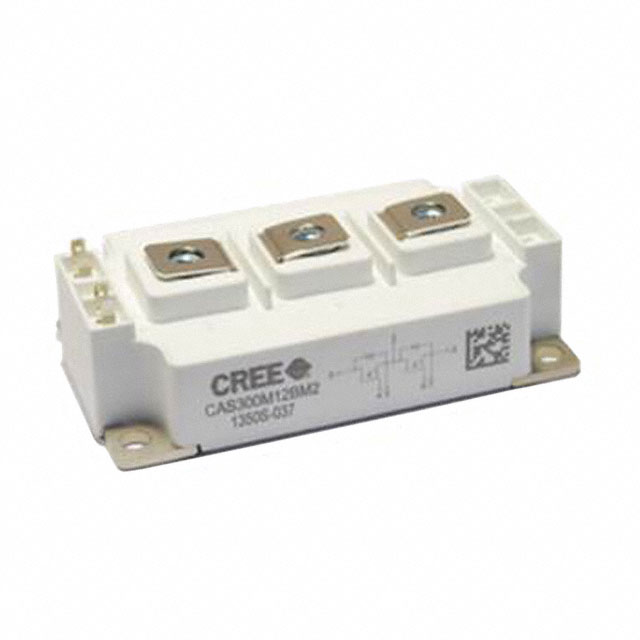

CAS300M12BM2
MOSFET 2N-CH 1200V 404A MODULE
CAS300M12BM2 Hakkında
CAS300M12BM2, Wolfspeed tarafından üretilen 1200V/423A kapasiteli Silicon Carbide (SiC) MOSFET modülüdür. Half-Bridge yapısında iki N-Channel transistör içeren bu bileşen, yüksek gerilim anahtarlama uygulamalarında kullanılır. 5.7mΩ (300A, 20V) düşük RDS(on) değeri ile enerji kaybını minimize eder. Maksimum 1660W güç dağıtma kapasitesi ve 150°C çalışma sıcaklığı ile endüstriyel dönüştürücüler, kaynak cihazları ve elektrik motor sürücülerinde uygulanır. Şasis montajlı vida terminalli paket tasarımı ile güvenli ve basit kurulum sağlar. Gate charge karakteristiği ve kapasitans değerleri hızlı ve kontrollü anahtarlama işlemini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 423A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1025nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 19.5nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Module, Screw Terminals |
| Part Status | Active |
| Power - Max | 1660W |
| Rds On (Max) @ Id, Vgs | 5.7mOhm @ 300A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 2.3V @ 15mA (Typ) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
